Мера А3-НК НО-ППУ.02.
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

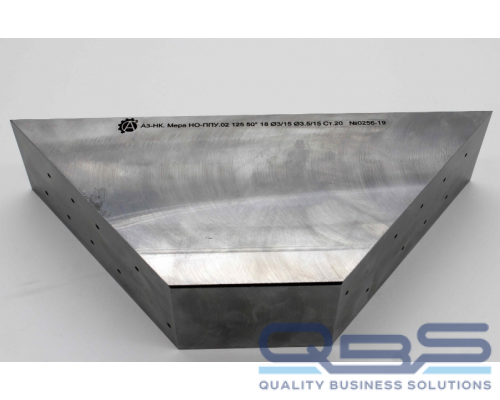

Мера НО-ППУ.02 представляет собой изделие в виде параллелепипеда со скошенными под углом гранями с расположенными на них плоскодонными отражателями. Все меры производятся в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меры НО-ППУ.02 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле наклонными совмещенными преобразователями.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Технические характеристики
Длина меры, не более, мм | 350 |
Ширина меры, не более, мм | 100 |
Шероховатость Rz рабочих поверхностей меры, не более, мкм | 40 |
Масса, не более, кг | 20 |
Номинальное значение высоты меры, мм | от 15 до 120 |
Номинальное значение диаметра плоскодонного отражателя, мм | от 0,6 до 10,0 |
Номинальное значение глубины плоскодонного отражателя, мм | от 2 до 50 |
Номинальное значение угла между рабочей поверхностью и гранью, ° | от 30 до 70 |
Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью и гранью,° | ±0,5 |
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм | ±0,1 |
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 | 5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ±75 |
Комплектация
Наименование и условное обозначение | Обозначение | Кол-во |
Комплект мер дефектоскопические А3-НК* | - | 1компл. |
Футляр | - | 1 шт** |
Транспортная упаковка | - | 1 шт |
Руководство по эксплуатации | - | 1 экз |
Паспорт | - | 1 экз |
Методика поверки | МП 066.Д4-19 | 1 экз |
