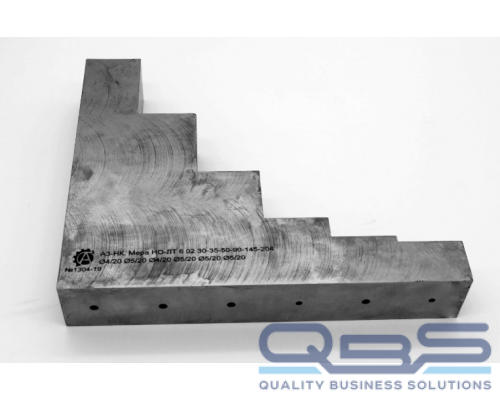

НО-ЛТ.Х.02 Мера

Наименование характеристики

Значение

Меры НО-ЛТ.Х.02

Длина меры, не более, мм

240

Ширина меры, не более, мм

240

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20

Наименование характеристики

Значение

Мера НО-ЛТ.Х.02

Диапазон номинальных значений высот ступенек меры, мм

от 3 до 100

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 2 до 10

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высот ступенек меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 75

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
