Ручное устройство контроля арматуры RUKA АКС

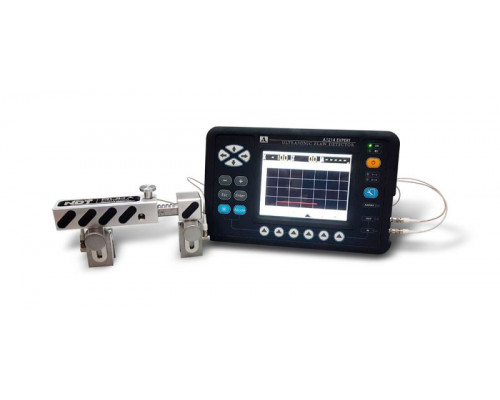

Ручное устройство контроля арматуры RUKA АКС предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов. Устройство применяется в составе с ультразвуковым высокочастотным дефектоскопом общего назначения, позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).

Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную, зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат.

При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).

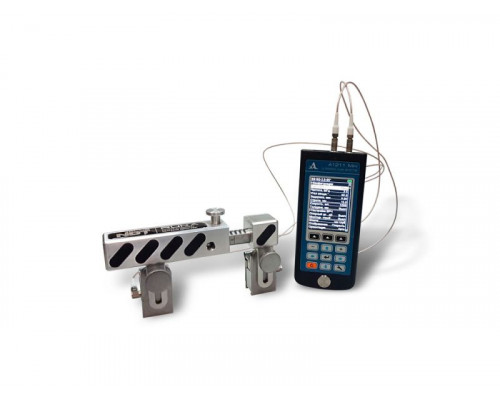

Рекомендуемые дефектоскопы для совместной работы: А1212 Master, А1214 Expert, А1211 Mini. Настройки для данных дефектоскопов.

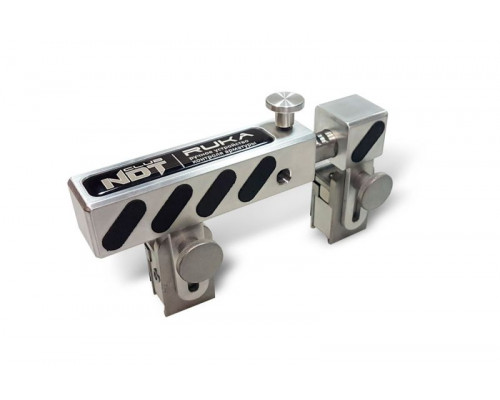

Система RUKA внешне представляет собой механическое устройство, состоящее из подвижного механического затвора с изменяемой базой, пружинного фиксатора затвора, и двух магнитных башмаков с ультразвуковыми преобразователями. Во внешней части затвора на боковой поверхности располагается окно (показатель расстояния между ПЭП), в котором отражается текущее значение расстояния между преобразователями (точками выхода ультразвуковой волны преобразователей), все значения расстояний выгравированы на внутреннем стержне затвора.

Для того чтобы поменять текущее расстояние между ПЭП, следует поднять пружинный фиксатор в верхнее положение и вытянуть/втянуть затвор на требуемое расстояние.

Магнитные башмаки связаны с затвором полозьями, которые позволяют менять положение башмаков по высоте, а так же менять положение башмака относительно оси стержня арматуры. Это может быть необходимо для контроля стержней арматуры разного диаметра, или для обеспечения установки устройства на контролируемый участок с ограничивающими по высоте элементами. Для изменения высоты положения башмаков относительно затвора, следует ослабить прижимные винты, установить нужно расстояние, а затем затянуть винты.

Технические характеристики

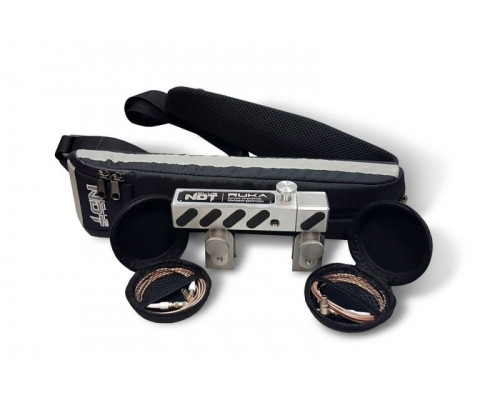

Комплектация

• Механический затвор RUKA – 1 шт.
• Магнитный башмак RUKA – 2 шт.
• Преобразователь SENDAST П323-2,5-65 – 2 шт.
• Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м– 2 шт.
• Чехол CLUB-M
• Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA)
