Мера А3-НК МД-2-0-2.
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

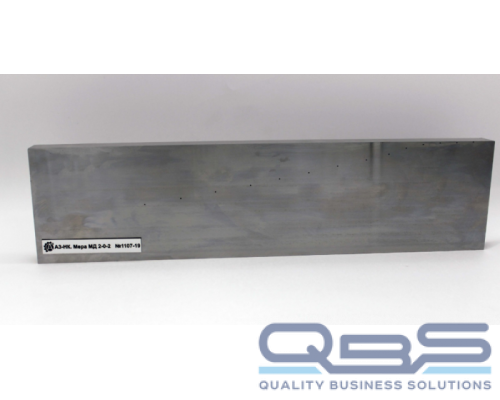

Мера МД2-0-2 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Все меры производятся с соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Мера МД2-0-2 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,0 мм, залегающие на глубинах от 0,5 мм до 50 мм.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Технические характеристики
Длина меры, мм | 400 |
Толщина меры, мм: МД 2-0-2
| 25
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
Масса, не более, кг | 12 |
Номинальное значение и допустимое отклонение высоты меры, мм | 100,0 ±0,1 |
Номинальные значения и допустимые отклонения диаметров искусственных дефектов, мм: МД 2-0-2
| 1,0 ±0,1
|
Диапазон номинальных значений расстояния от рабочей поверхности до центров искусственных дефектов, мм | от 1,0 до 50,8 |
Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, мм | ±0,1 |
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 | 5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ±30 |
Комплектация
Наименование и условное обозначение | Обозначение | Кол-во |
Комплект мер дефектоскопические А3-НК* | - | 1компл. |
Футляр | - | 1 шт** |
Транспортная упаковка | - | 1 шт |
Руководство по эксплуатации | - | 1 экз |
Паспорт | - | 1 экз |
Методика поверки | МП 066.Д4-19 | 1 экз |
