Мера А3-НК КУСОТ.
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

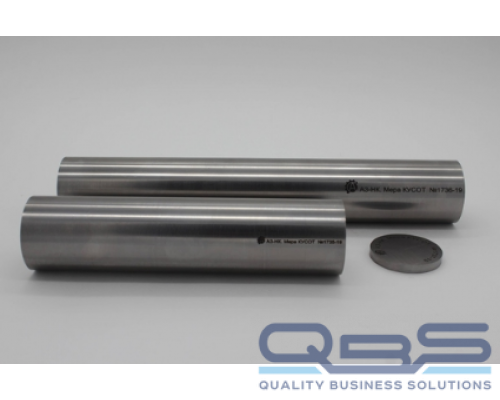

Меры КУСОТ представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. Все меры производятся с воответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меры КУСОТ предназначены для аттестации и первичной поверки на заводах-изготовителях ультразвуковых контактных толщиномеров, работающих в диапазоне толщин от 0,5 до 300 мм по стали, от 1 до 300 мм по дюралюминию и от 1 до 100 мм по латуни, а также для периодической поверки таких толщиномеров.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Технические характеристики
Диаметр мер, мм: - в диапазоне высот от 0,5 до 20 мм - в диапазоне высот более 20 до 50 мм - в диапазоне высот более 50 до 100 мм - в диапазоне высот более 100 до 300 мм | от 30 до 90 от 40 до 90 от 50 до 90 от 60 до 90 |
Отклонение от параллельности рабочей и донной поверхности, мм | ± 0,04 |
Отклонение от плоскостности рабочей и донной поверхностей, мм |
± 0,04 |
Шероховатость Rа рабочей и донной поверхностей меры, не более, мкм |
1,25 |
Масса (для одной меры), не более, кг | 18 |
Номинальные значения высот мер, мм | 0,5; 0,6; 1,0; 2,0; 3,0; 5,0; 8,0; 10,0; 15,0; 16,0; 20,0; 30,0; 40,0; 50,0; 60,0; 80,0; 100,0; 120,0; 150,0 160,0; 200,0; 240,0;250,0 280,0; 300,0 |
Допустимое отклонение высоты меры, мм | ± 0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения высот мер, мм | ± 0,1 |
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 | 5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с -для мер высотой от 0,5 до 50 мм -для мер высотой от 60 до 300 мм | ±70 ±30 |
Комплектация
Наименование и условное обозначение | Обозначение | Кол-во |
Комплект мер дефектоскопические А3-НК* | - | 1компл. |
Футляр | - | 1 шт** |
Транспортная упаковка | - | 1 шт |
Руководство по эксплуатации | - | 1 экз |
Паспорт | - | 1 экз |
Методика поверки | МП 066.Д4-19 | 1 экз |
