Мера А3-НК ФР-2.
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

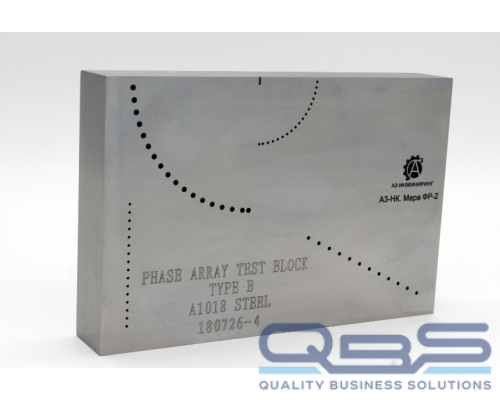

Мера ФР-2 представляет собой изделие в виде параллелепипеда, с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. На боковой поверхности меры нанесены шкалы, необходимые для определения параметров ввода ультразвуковой волны. Геометрические размеры определяются в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Технические характеристики
Длина меры, мм | 154 |
Толщина меры, мм | 25 |
Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
Масса, не более, кг | 3,3 |
Номинальное значение и допустимое отклонение высоты меры 1, мм | 100,0 ±0,1 |
Номинальное значение и допустимое отклонение диаметров массивов искусственных дефектов, мм: - массив искусственных дефектовМИД1 - массив искусственных дефектовМИД2 - массив искусственных дефектовМИД3 - массив искусственных дефектовМИД4 | 1,0 ±0,1 2,0 ±0,1 1,0 ±0,1 1,5 ±0,1 |
Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектовМИД1, мм | 25,4 ±0,1 |
Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектов МИД2, мм | 50,8 ±0,1 |
Номинальное значение и допустимое отклонение угла между центрами искусственных дефектов в массиве МИД1 и МИД2, ° | 5,0 ±0,2 |
Номинальное значение и допустимое отклонение угла между центрами последних двух искусственных дефектов в массиве МИД1 и МИД2, ° | 2,5 ±0,2 |
Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД3, мм | 3,0 ±0,1 |
Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД4, мм | 5,0 ±0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния между центрами искусственных дефектов в массивах искусственных дефектов, мм | ±0,1 |
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 | 5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 30 |
Комплектация
Наименование и условное обозначение | Обозначение | Кол-во |
Комплект мер дефектоскопические А3-НК* | - | 1компл. |
Футляр | - | 1 шт** |
Транспортная упаковка | - | 1 шт |
Руководство по эксплуатации | - | 1 экз |
Паспорт | - | 1 экз |
Методика поверки | МП 066.Д4-19 | 1 экз |
