Измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;Измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;Вычисление ожидаемого тока короткого замыкания;Измерение параметров устройств защитного отключения (УЗО) типа АС, А и B;Измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;Измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;Автоматический режим измерения параметров УЗО.
Преимущества

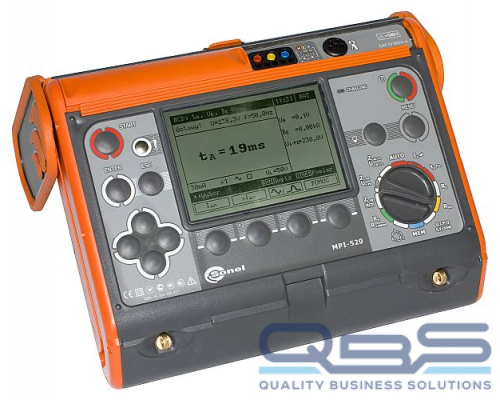

- Измеритель параметров электробезопасности электроустановок MPI-520 – это устройство для оценки технического состояния электроустановок, занимающее первое место среди устройств серии MPI. Это связано с тем, что прибор отличается большим количеством функций и позволяет оценить состояние электроустановки с максимально высокой точностью. Перед использованием измерителя важно прочитать программное обеспечение, чтобы проводить работы с помощью него правильно
Технические характеристики
«е.м.р.» — единица младшего разряда
Измерение действующего значения напряжения переменного тока
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) |
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) |
- Диапазон частоты 45…65 Гц
Измерение частоты
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) |
- Диапазон напряжения: 50…500В
Измерение переменного тока (True RMS)
| Диапазон | Разрешение | Погрешность основная *) |
|---|---|---|
| 0,0…99,9 мА | 0,1 мА | ± (5% I + 3 е.м.р.) |
| 100…999 мА | 1 мА | ± (5% I +3 е.м.р.) |
| 1,00…9,99 A | 0,01 A | |
| 10,0…99,9 A | 0,1 A | |
| 100…400 A | 1 A |
- Номинальная частота сети fn: 50 Гц, 60 Гц
*) - Погрешность клещей учитывается отдельно
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
| Диапазон [Вт], [ВА], [вар] | Разрешение [Вт], [ВА], [вар] | Погрешность основная *) |
|---|---|---|
| 0,00…99,9 | 0,1 | ± (7% S + 3 е.м.р.) |
| 100…999 | 1 | |
| 1,00…9,99 к | 0,01 к | ± (7% S + 5 е.м.р.) |
| 10,0 к…99,9 к | 0,1 к | |
| 100 к…200 к | 1 к |
- Диапазон напряжения: 0…500 В;
- Диапазон тока: 0…400 A;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Число фаз измеряемой цепи: 1;
- Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);
*) U: 50…500 В, I: 10 мA…400 A;
Погрешность токоизмерительных клещей учитывается отдельно.
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
- Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
- Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45 ... 65 Гц;
- Максимальный ток (для 415 В): 41,5 А (10 мс);
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
- Расчет и отображение для Zs< 20 Ом
Измерение ожидаемого тока короткого замыкания I k
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,055…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
| 200…1999 Ом | 1 Ом |
- Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
- Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
- Рабочий диапазон напряжений: 95…270 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц;
- Контроль правильности соединения зажима PE при помощи электрода касания.
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
- Расчет и отображение для величины Zs< 20 Ом
Показания тока короткого замыкания Iк
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение параметров отключения УЗО
- Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
- Рабочий диапазон напряжений: 95…270 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц.
Измерение времени отключения tA УЗО
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс |
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
| Диапазон | Разрешение | Номинальный ток | Основная погрешность |
|---|---|---|---|
| 0..9,9 В | 0,1 В | 0,4*IΔn | от 10% UB ± 5 е.м.р. |
| 10...99,9 В | от 15% UB |
Измерение тока отключения IA для синусоидального дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA |
- Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения …………………………. макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 12,0..30,0 мA | 0,35 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA | |||
| 500 мA | 200..700 мA |
- Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
- Время протекания тока измерения ………………………….. макс. 3200 мс.
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 12..60 мA | 1 мA | ||
| 100 мA | 40..200 мA | |||
| 300 мA | 120..600 мA | |||
| 500 мA | 200..1000 мA |
- Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения ............................... макс. 5040 мс
Измерение сопротивления заземляющего устройства ГОСТ IEC 61557-5-2013 ( RE)
Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…9,99 Ом | 0,01 Ом | ± (2% RE+ 4 е.м.р.) |
| 10,0…99,9 Ом | 0,1 Ом | ± (2% RE+ 3 е.м.р.) |
| 100…999 Ом | 1 Ом | |
| 1,0…1,99 кОм | 0,01 кОм |
- Измерительное напряжение: 25 В или 50 В RMS;
- Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
- Блокирование измерения при напряжении помех UN>24 В
- Максимальное напряжение помех (измерение) UNmax=100 В
- Максимальное сопротивление вспомогательных зондов: 50 кОм
Измерение сопротивления вспомогательных зондов RH, RS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 000…999 Ом | 1 Ом | ± (5% (RS+RE+RH) + 3 е.м.р.) |
| 1,00…9,99 кОм | 0,01 кОм | |
| 10,0…50,0 кОм | 0,1 кОм |
Измерение напряжения помех
Внутреннее сопротивление: около 100 кОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0..100 В | 1 В | ± (2% U + 3 е.м.р.) |
Измерение переходных сопротивлений контактов и проводников током ± 200 мA ГОСТ IEC 61557-4-2013
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…400 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…9 В;
- Исходящий ток при R < 2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проаодников;
- Измерение двунаправленным током.
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…199,9 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
| 200…2000 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…9 В;
- Исходящий ток < 8 мA;
- Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
- Компенсация сопротивления измерительных проводов.
Измерение сопротивления изоляции ГОСТ IEC 61557-2-2013
Диапазон измерения согласно PN-EN 61557-2:
- для UN = 50 В: 50 кОм...250 МОм
- для UN = 100 В: 100 кОм...500 МОм
- для UN = 250 В: 250 кОм...1 ГОм
- для UN = 500 В: 500 кОм...2 ГОм
- для UN = 1000 В: 1 МОм...3 ГОм
| Диапазон отображения для Un= 50В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]* |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…250 MОм | 1 MОм |
* - для адаптеров WS-03 и WS-04
| Диапазон отображения для Un= 100В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]* |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…500 MОм | 1 MОм |
* - для адаптеров WS-03 и WS-04
| Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]* |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм |
* - для адаптеров WS-03 и WS-04
| Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]* |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм | |
| 1,00…2,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) [± (5% RISO+ 8 е.м.р.)]* |
* - для адаптеров WS-03 и WS-04
| Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм | |
| 1,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
- Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
- Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
- Обнаружение опасного напряжения перед началом измерения;
- Разряд емкости измеряемого объекта;
- Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
- Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
- Измерительный ток < 2 мА.
Последовательность фаз
- Указания последовательности фаз: прямая, обратная;
- Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
- Отображение величины линейных напряжений.
| Дополнительные технические характеристики | |
| Класс изоляции | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP54 |
| Питание измерителя | пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт) |
| Температура хранения | -20…+70°C |
| Температура рабочая | 0…+50°C |
| Время до самовыключения | 120 секунд |
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 |
| Память результатов измерения | 990 ячеек, 57500 результатов |
| Интерфейс | USB |
Комплектация
| Наименование | Количество |
|---|---|
| Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» (WAADAWS03) | 1 шт. |
| Адаптер автомобильный (12 В) (WAPRZLAD12SAM) | 1 шт. |
| Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07) | 1 шт. |
| Зажим «Крокодил» изолированный жёлтый K02 (WAKROYE20K02) | 1 шт. |
| Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02) | 1 шт. |
| Зарядное устройство для аккумуляторов Z7 (WAZASZ7) | 1 шт. |
| Зонд измерительный для забивки в грунт 30 см (WASONG30) | 2 шт. |
| Зонд острый с разъёмом «банан» голубой (WASONBUOGB1) | 1 шт. |
| Зонд острый с разъёмом «банан» красный (WASONREOGB1) | 1 шт. |
| Зонд острый с разъемом «банан» желтый (WASONYEOGB1) | 1 шт. |
| Кабель последовательного интерфейса USB (WAPRZUSB) | 1 шт. |
| Комплект ремней «Свободные руки» (WAPOZSZEKRU) | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» голубой (WAPRZ1X2BUBB) | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» желтый (WAPRZ1X2YEBB) | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB) | 1 шт. |
| Провод измерительный 25 м на катушке с разъемами «банан» красный (WAPRZ025REBBSZ) | 1 шт. |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый (WAPRZ050YEBBSZ) | 1 шт. |
| Футляр L2 (WAFUTL2) | 1 шт. |
Технические характеристики
Габариты и вес
Нет отзывов об этом товаре.
Нет вопросов об этом товаре.
Полезный текст. Возможно это таблица размеров, условия доставки или оплаты. А может что-то еще.
