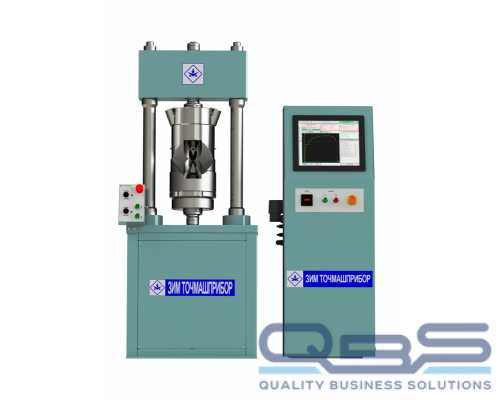

ИР–300-1М Испытательная машина (∆ 0,5)

Наименование

Машина испытательная
ИР–300–1М

Наибольшая предельная нагрузка, кН, не менее

300

Наименьшая предельная нагрузка, кН, не более

6

Класс точности

0,5

Тип привода

гидравлический

Тип конструкции

вертикальная
двухколонная
напольная

Высота рабочего пространства, включая установочный и рабочий ход активного захвата, мм, не менее

420*

Наибольшее расстояние между торцами устройств для крепления захватов, включая установочный и рабочий ход активного захвата, мм, не менее

1000*

Ширина рабочего пространства, мм, не менее

500*

Установочный ход активного захвата, мм, не менее

300*

Рабочий ход активного захвата, мм, не менее

100

Диапазон измерения перемещений активного захвата, мм

от 0,2 до 100,0

Наибольшая скорость перемещения активного захвата без нагрузки, мм/мин, не менее

120

Диапазон скоростей нагружения, кН/с

от 0,05 до 10,0

Диапазон скоростей перемещения активного захвата, мм/с

от 2,5х10^-2 до 2,5

Базы датчиков деформации, мм, не менее**

25, 50, 100

Диапазоны измерения датчиков деформации, мм:**

База 25 мм

от 0 до 2,5

База 50 мм

от 0 до 5,0

База 100 мм

от 0 до 10,0

Диапазон воспроизведения перемещений тензокалибратора, мм**

от 0 до 25

Габаритные размеры, мм, не более:

Длина

1900

Ширина

1900

Высота, с учетом установочного и рабочего хода

2500*

Масса, кг, не более

2100

Электропитание:

Напряжение, В

380 В
пятипроводная трехфазная сеть с типом системы заземления TN-S

Частота, Гц

50 ± 0,1

Потребляемая мощность, кВт, не более

4

Средний срок службы

15 лет

Примечания: * Размеры могут быть изменены по требованию потребителя. ** Датчиками деформации с тензокалибратором машины комплектуются по заказу Потребителя.

Эксплуатационная документация на русском языке

1 компл.

Метрологический сертификат (свидетельство о поверке)

1 шт.

Заверенная заводом изготовителем копия сертификата об утверждении типа средств измерения

1 шт.

Универсальный пакет программного обеспечения "Ispitatel" для испытаний материалов, с возможностью испытания образцов по различным стандартам, включая регулирование деформации с графической регистрацией диаграммы нагружения и выдачи протокола по форме, заданной пользователем (на русском языке).

Программное обеспечение "Ispitatel" совместимо с операционными системами Windows и обеспечивает выполнение следующих функций:
- интерфейс пользователя разработан специально для работы с сенсорным экраном, что упрощает работу оператора и позволяет эффективно и быстро проводить испытания;
- все текущие режимы работы подсвечиваются зеленым цветом, что позволяет оператору быстро оценить состояние работы системы;
- защита паролем всех системных настроек программы от несанкционированного доступа;
- интерфейс содержит датчики, отображающие текущее значение, максимальное значение и скорость, для каждого канала данных.
- выбор режима испытания по ГОСТ;
- ввод первоначальных и конечных данных образца;
- установка защитных пределов;
- установка уставок;
- автоматическая поверка датчиков нагрузки (при использовании совместимого динамометра);
- защита образца от повреждения в процессе его установки при позиционировании траверсы и зажатии захватов;
- доступ ко всем экранам: Установка, Испытание и Расчет;
- обеспечение испытания по стандартам ГОСТ;
- возможность сохранения отчетов испытания;
- русскоязычный интерфейс;
- отображение графиков испытания по времени и смежным каналам испытания;
- возможность отображения в отчете множества графиков или любых участков графика, определенных оператором;
- возможность отображения в отчете всех расчетных значений или выбранных оператором;
- расчет таких параметров как: предел прочности, предел пропорциональности, модуль упругости (при наличии датчика деформации), условный предел текучести, пиковые значения, непропорциональное удлинение, сужение и т.д.;
- предварительный просмотр и печать отчета испытания;
- просмотр сохраненных ранее отчетов испытания;
- контроль состояния системы, сигнализирует о перегреве масла в системе, загрязнении фильтрующих элементов, общее время наработки, температура окружающей среды (опционально)

1 шт.

Нагружающее устройство, в комплекте:
- гидрофицированные захваты клинового типа с защитно-декоративным покрытием хром молочный толщиной 12...15 мкм для дополнительной защиты от коррозии, износа и налипания на поверхность контактирующих материалов. Предназначены для закрепления цилиндрических, плоских, сегментных и цилиндрических образцов с головками;
- датчик силы;
- датчик перемещения;
- пульт местного управления

1 шт.

Пульт управления с встроенным пыле-влаго защищенным промышленным сенсорным экраном с диагональю 17 дюймов для отображения результатов измерений и вычислений, с возможностью подключения и использования мобильных устройств, работающих на операционной системе Android, в качестве беспроводного пульта дистанционного управления по технологии Wi-Fi, в комплекте:
- шкаф с электрооборудованием;
- насосная установка;
- система измерения и управления;
- микропроцессорный блок управления (сенсорный пульт оператора)

Пульт оператора представляет собой микропроцессорный блок с сенсорным экраном и предназначен для управления испытательной машиной. На пульте оператора осуществляется:
- ввод данных с виртуальной клавиатуры и управление процессом испытания в диалоговом режиме;
- испытание образца по заданному ГОСТ, испытание на сжатие, растяжение;
- выдачу информации о результатах испытания на дисплей;
- печать результатов испытания;
- связь с внешними устройствами посредством портов: USB и LAN. Так же, имеется возможность подключения внешних устройств посредством беспроводной сети WI-FI (опционально)

1 шт.

Комплект кабелей и жгутов

1 компл.

Комплект рукавов высокого давления

1 компл.

Комплект сменных частей

1 компл.

Комплект инструмента и принадлежностей

1 компл.

Комплект запасных частей

1 компл.

Комплект упаковки

1 компл.
