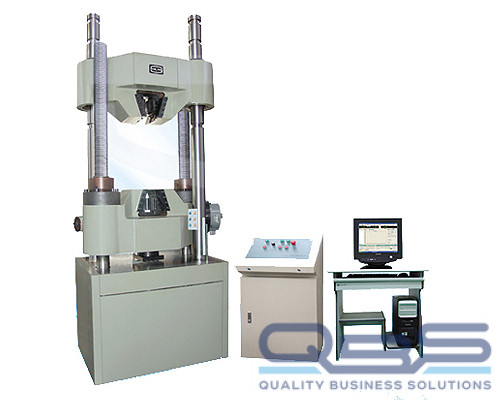

WAW-1000C Разрывная машина

Максимальная нагрузка, кН

1000

Диапазон измерения нагрузки, %

2%-100% FS

Относительная ошибка измерения нагрузки, %

1%

Диапазон регулирования скорости нагружения, Н/мм2*с-1

2-60

Допуск скорости нагрузки, %

5%

Диапазон регулирования скорости деформации

0.00025/s-0.0025/s

Допуск скорости деформации, %

5%

Диапазон регулирования скорости перемещения, мм/мин

0.5-50

Относительная ошибка скорости перемещения, %

5%

Тип зажимов

Гидравлические

Круглый образец, мм

12- 60

Плоский образец, мм

0-55

Ширина плоского образца, мм

70

Максимальное пространство для испытания на растяжение, мм

600

Максимальное пространство для испытания на сжатие, мм

500

Расстояние между колонн, мм

760

Размер компрессионных пластин сжатия, мм

160

Пролет между опорами при испытании на изгиб, мм

800

Ширина опоры при испытании на изгиб, мм

140

Допустимый изгиб, мм

150

Максимальный ход поршня, мм

250

Максимальная скорость поршня, мм/мин

50

Максимальная скорость траверсы, мм/мин

150

Размеры шкафа управления, мм

600х480х960

Размеры силовой рамы, мм

1320x800x2965

Мощность мотора, кВт

6.0

Вес силовой рамы, кг

6800

№

Пункт

Спецификация

Количество

Примечание

1

Силовая рама

-

1

-

2

Источник масла сервомотора

-

1

MOOG valve

3

Источник масла для гидравлических зажимов

-

1

-

4

Шкаф управления

-

1

-

5

Система измерения и управления

-

1

-

6

Датчик давления масла

CYB-12SA

1

-

7

Экстензометр

YYU-10/50

1

-

8

Фотоэлектрическое кодирующее устройство

LEC-5000

1

-

9

Компьютер

P4/256MDDR/80G

1

Lenovo

10

Принтер

HP 1368(A4, inkjet)

1

HP

11

Губки для растяжения плоских образцов, мм

0-30
30-55

1 комплект

-

12

Губки для растяжения круглых образцов, мм

12 35
35 60

1 комплект

-

13

Компрессионные пластины, мм

160

1 комплект

-

14

Приспособления для изгиба, мм

База 800

1 комплект

-

15

Набор инструментов

-

1 комплект

-

16

Техническая документация

-

1 комплект

-⁠
