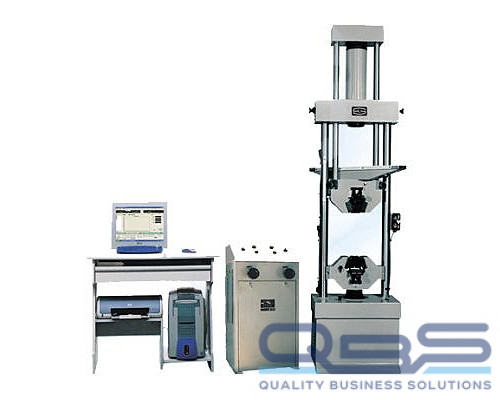

WEW-100 Универсальная гидравлическая испытательная машина

Максимальная нагрузка, кН

100

Диапазон измерения нагрузки, %

4%-100% FS

Относительная ошибка измерения нагрузки, %

x±1%

Тип захватов

механические

Круглый образец, мм

x6-x22

Плоский образец, мм

0-15

Ширина плоского образца, мм

70

Максимальное пространство для испытания на растяжение, мм

600

Максимальное пространство для испытания на сжатие, мм

355

Расстояние между колонн, мм

395

Размер компрессионных пластин сжатия, мм

x125

Пролет между опорами при испытании на изгиб, мм

600

Ширина опоры при испытании на изгиб, мм

100

Допустимый изгиб, мм

80

Максимальный ход поршня, мм

250

Максимальная скорость поршня, мм/мин

150

Максимальная скорость траверсы, мм/мин

200

Размеры шкафа управления, мм

610х700х1100

Размеры силовой рамы(включая ход поршня), мм

610х700х2750

Мощность мотора, кВт

2.1

Вес силовой рамы, кг

1250

№

Пункт

Спецификация

Количество

Примечание

1

Силовая рама

-

1

-

2

Шкаф управления

-

1

-

3

Система измерения и управления

-

1

-

4

Датчик давления масла

CYB-12SA

1

-

5

Экстензометр

YYU-10/50

1

-

6

Компьютер

-

1

Lenovo

7

Принтер

HP 1368(A4, inkjet)

1

HP

8

Губки для растяжения плоских образцов, мм

0-15

1 комплект

-

9

Губки для растяжения круглых образцов, мм

x6 – x14
x14 – x22

1 комплект

-

10

Компрессионные пластины, мм

x125

1 комплект

-

11

Приспособления для изгиба, мм

База 600 и оправка

1 комплект

-

12

Набор инструментов

-

1 комплект

-

13

Техническая документация

-

1 комплект

-
