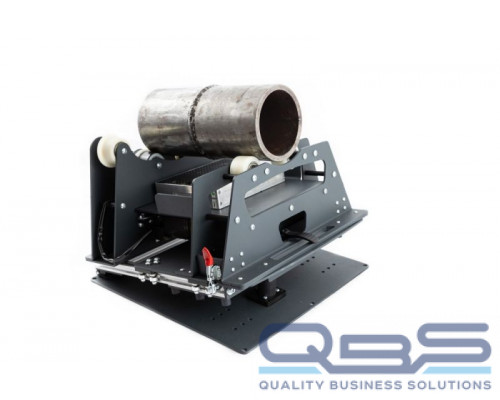

Аппаратно-программный комплекс "Хамелеон" для комплексной оценки качества КСС — это комплекс, в состав которого входят высокочувствительный плоскопанельный детектор, вращатель и программное обеспечение. Комплекс обеспечивает автоматическое экспонирование и вращение контрольных сварных соединений (КСС). Количество экспозиций, углы поворота, требуемые параметры экспонирования рассчитываются автоматически. Габариты комплекса позволяют установить его в камеру радиационной защиты «Калан-4». Одним из главных преимуществ комплекса являет то, что его использование позволяет обеспечить класс качества В по ГОСТ ИСО 17636- 2–2017 даже для просвечиваемых толщин стали от 1,5 мм. Поэтому он может применяться для широкой номенклатуры КСС. Комплекс поставляется вместе с двойным проволочным индикатором качества изображения, применяемым для определения базового пространственного разрешения.
Особенности программного обеспечения
Программное обеспечение позволяет: – определять требуемое количество экспозиций при заданных значениях расстояния «источник излучения–объект контроля», размера фокусного пятна, класса контроля по ГОСТ ИСО 17636-2–2017; – измерять линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении; – вычислять площадь дефектов; – измерять отношение сигнал/шум по прямоугольнику 22 на 50 в точке под курсором; – определять значение базового пространственного разрешения SRb по изображению эталона двойного проволочного типа; – вносить все полученные размеры объектов в протокол контроля.
Преимущества
Сокращение затрат на проведение радиографического контроля КСС, за счет увеличения производительности и отсутсвия необходимости регулярного использования дорогостоящих расходных материалов. Значительное снижение влияния человеческого фактора на результаты контроля. Автоматизированное формирование протокола контроля, содержащего условные обозначения выявленных специалистом дефектов и параметры качества изображения (SRb, SNRn), определенные на программном уровне. Возможность удаленной расшифровки результатов контроля.
Технические характеристики
Плоскопанельный детектор
| Размер активной области, см | 12х15 |
| Технология | КМОП |
| Сцинтиллятор | CsI |
| Максимальная энергия источника излучения, кэВ | 300 |
| Размер пикселя, мкм | 50; 63 |
Вращатель КСС
| Диаметр, мм | от 108 до 325 |
| Длина, мм | от 200 до 350 |
| Наклон оси, ° | от 0 до 12 с шагом 2 |
| Габаритные размеры (Д×Ш×В), мм, не более | 550×500×450 |
| Масса, кг | не более 50 |
