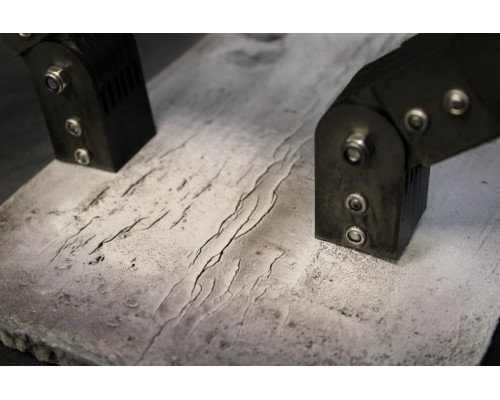

Портативный электромагнит ЭМА-200 применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.
Назначение электромагнита:
- Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
- В режиме “ПЕРЕМЕННЫЙ ТОК” прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.
Особенности прибора ЭМА-200

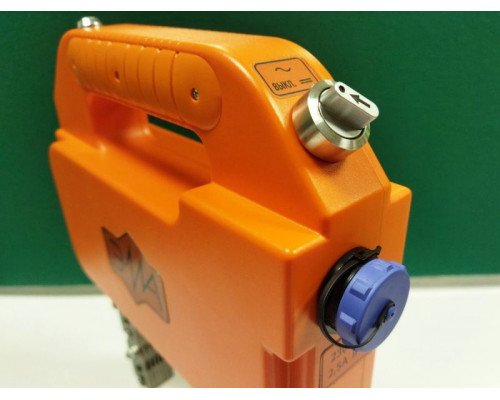

– На торце корпуса расположен специальный переключатель для выбора режима работы: “ВЫКЛ.”, “ПЕРЕМЕННЫЙ ТОК”, “ПОСТОЯННЫЙ ТОК”.

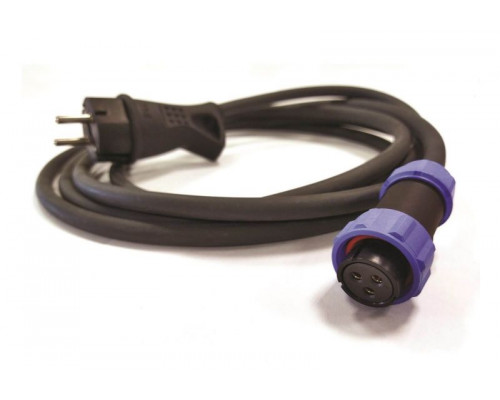

– Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.
– Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.
– Удобная ручка и элементы управления для работы в перчатках.

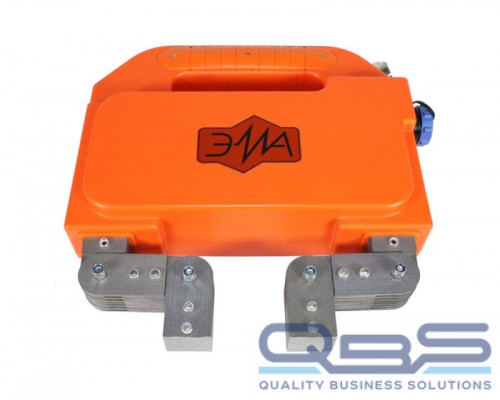

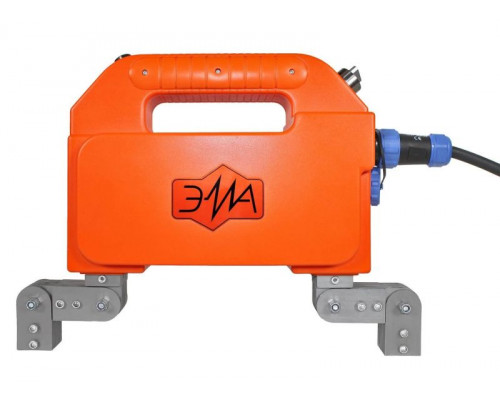

– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.
– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Типовые объекты контроля:
- Сварные швы
- Детали машин и механизмов
- Строительные металлические конструкции
- Трубопроводы
- Металлопрокат
- Отливки
Технические характеристики
| Среднее расстояние между полюсами | 142 мм |
| Максимальное расстояние между полюсами | 242 мм |
| Минимальное расстояние между полюсами | 42 мм |
| Поперечное сечение полюсов, не менее | 26 х 25 мм |
| Рабочее магнитное поле | AC/DC |
| Рабочий ток | |
| Переменный: | 2,5 А |
| Постоянный: | 0,25 А |
| Сила отрыва, не менее: | |
| Переменный ток | 10 кг |
| Постоянный ток | 30 кг |
| Питание | Сеть переменного тока 230В, 50Гц |
| Рабочий цикл | 50 % |
| Максимальная длительность включения | 6 с |
| Степень защиты | IP 54 |
| Габаритные размеры, не более | 229 x 275 x 61 мм |
| Масса, не более | 3,8 кг |
| Съемный сетевой кабель | Длина 3 м, влагозащищенный разъем |
| Рабочие условия эксплуатации | Температура окружающего воздуха – 30 … + 55 °С |
| Срок службы | 5 лет |
| Гарантийный срок обслуживания | 12 месяцев с момента продажи, но не более 14 месяцев с даты выпуска |
Портативный электромагнит ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Преимущества в эксплуатации
– Возможность работы в двух режимах: “ПЕРЕМЕННЫЙ ТОК” и “ПОСТОЯННЫЙ ТОК”.
– Удобное расположение переключателя режимов работы на торце корпуса прибора.
– Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.
– Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.
– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.
– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Работа с электромагнитом
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
- Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
- Подключить сетевой кабель к разъему на корпусе электромагнита;
- Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
- С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК”;
- Установить электромагнит полюсами в зону контроля на изделии;
- Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.
Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!
Комплектация
- Портативный электромагнит ЭМА-200
- Кабель питания, 3 м
- Руководство по эксплуатации, совмещенное с паспортом

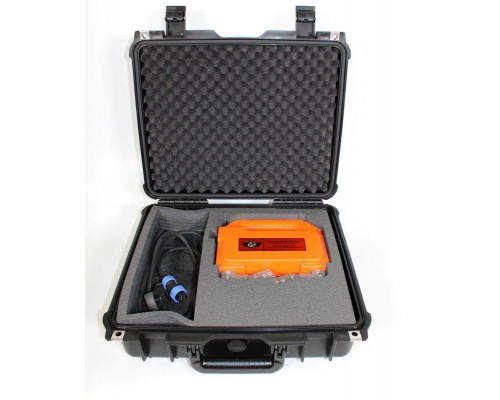

- Специализированный кейс для переноски и хранения
