Устройство намагничивающее УН-5

Устройство намагничивающее УН-5 — это прибор, предназначенный для неразрушающего контроля изделий, выполненных из ферромагнитных материалов, магнитопорошковым методом в соответствии с ГОСТ 21105-87 и ГОСТ Р 56512-2015. С его помощью можно обнаружить большинство поверхностных, подповерхностных и внутренних дефектов типа трещин, волосовин, непроваров, надрывов, расслоений, флокенов и т. п. Устройство позволяет выявить производственный брак в процессе литья, ковки, сварки или дефекты, возникающие в ходе эксплуатации при усталостном разрушении под нагрузкой.

Принцип работы прибора для намагничивания

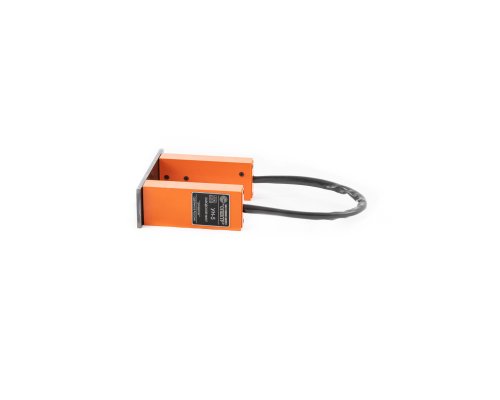

Устройство состоит из двух компактных блоков, выполненных из немагнитного материала, соединенных гибким магнитопроводом. В каждом блоке находится постоянный магнит из сплава неодима-железа-бора (Ne-Fe-B). При установке блоков на поверхность детали образуется замкнутая магнитная цепь с направлением намагничивающего поля от одного полюса к другому. Над полями рассеяния дефектов происходит осаждение частиц магнитного порошка с образованием индикаторного рисунка.

Особенности конструкции и преимущества устройства для магнитопорошкового контроля УН-5

Портативный прибор УН-5 не требует электрического питания и поэтому может применяться там, где подведение стационарного питания затруднительно или недопустимо регламентирующими документами: в полевых условиях, при работе на высоте, для обследования емкостного оборудования, работающего под давлением и т.д.

Устройство является простым в применении, легким и малогабаритным, работа с ним не требует от оператора специальной физической и технической подготовки.

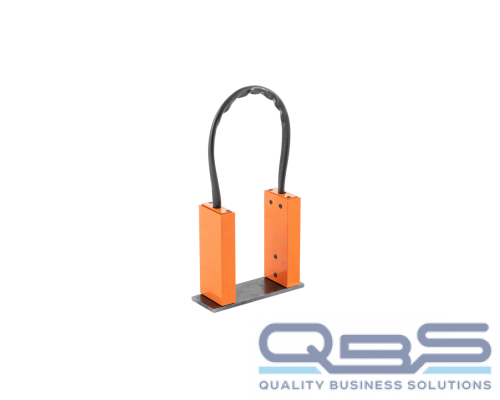

Гибкий магнитопровод позволяет использовать прибор для контроля деталей сложной формы.

Устройство намагничивающее УН-5 отличает повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).

Технические характеристики прибора соответствуют российским и зарубежным нормативным документам, что обуславливает его широкое применение более чем в 40 странах мира, в том числе в Германии, Франции, Бразилии и Норвегии.

Область применения

Намагничивающие устройства для магнитопорошковой дефектоскопии используются во многих отраслях промышленности, в том числе на железнодорожном, водном и авиационном транспорте, при строительстве и эксплуатации трубопроводов, в химическом и нефтехимическом производстве.

Гибкая перемычка между магнитными блоками позволяет проводить контроль изделий сложной формы, например, цилиндрических резервуаров, аппаратов высокого давления, магистральных трубопроводов и пр.

При проведении проверки на наличие дефектов устройство может быть использовано вместе с другим вспомогательным оборудованием для:

• предварительного и последующего размагничивания;
• нанесения магнитного индикатора, сухого или в виде эмульсии;
• магнитолюминесцентного контроля (ультрафиолетовыми лампами).

Технические характеристики

Максимальная напряженность магнитного поля в центре воздушного зазора между рабочими полюсами, кА/м, при:

- межполюсном расстоянии 95 мм: 17

- межполюсном расстоянии 75 мм: 24

- межполюсном расстоянии 55 мм: 34

Габаритные размеры, мм: 120 х 45 х 25

Масса, кг: 1,8

Комплектация

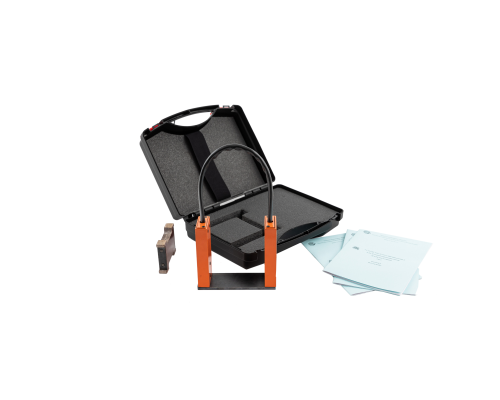

• Намагничивающее устройство УН-5.
• Межполюсная перемычка, устанавливаемая при транспортировке.
• Вкладыш для фиксации блоков с постоянными магнитами.
• Переносной кейс.
• Комплект документации.
