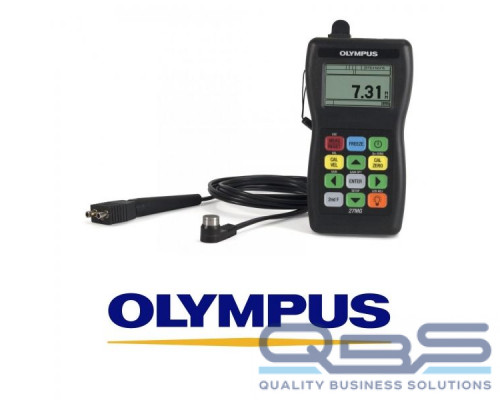

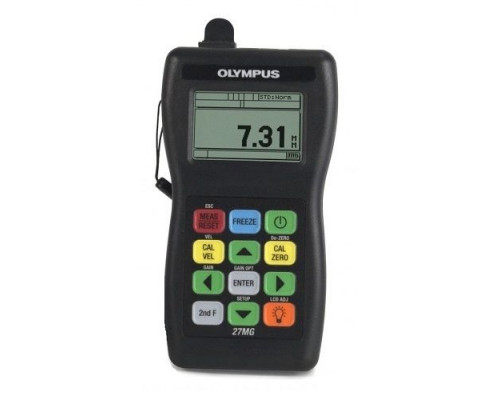

Портативный ультразвуковой толщиномер 27MG отлично подходит для диагностики толщины различных материалов.
Ультразвуковой толщиномер 27MG обеспечивает диагностику сложных для проверки объектов с повреждениями различной сложности, внутренними отложениями, а также изготовленных из материалов с крупнокристаллической структурой.
Данный аппарат оснащен всем для качественной, многоплановой диагностики. Он имеет способность измерять толщину материала от 0,5 мм до 635 мм. Проверяет объекты с температурой в интервале от - 20 °C до 500 °C (причем данное значение зависит от свойств материала, типа используемого датчика и режима диагностики).
Прибор содержит в себе множество полезных функций. Например, он поддерживает автоматическое распознавание стандартных датчиков серии D79X и MTD705, и оснащен режимом скоростного сканирования (до двадцати показаний в секунду). Также он может сохранять или очищать дисплей при потере сигнала, фиксирует минимальные и максимальные значения. И демонстрирует толщину относительной контрольной точки в абсолютном или процентном отношении.
27MG является надежным и высокопрочным инструментом, возможно, его использование в суровых климатических условиях. Прибор обладает высокой степень защиты (IP65) от попадания воды и влаги. Ко всему прочему, аппарат оснащен жидкокристаллическим дисплеем со светодиодной подсветкой, что обеспечивает возможность работать с ним в любое время суток. Также прибор оборудован USB-портом, что обеспечивает его связью с персональным компьютером.
Такой аппарат, как ультразвуковой толщиномер 27MG обеспечен не больше, не меньше, чем требуется для проведения качественной диагностики, получения подробных данных и составления полной и ясной картины о состоянии измеряемого объекта.
Ультразвуковой толщиномер 27MG — это самый доступный по цене в линейке Panametrics. Толщиномер пришел на смену модели 26MG торговой марки Panametrics. Он предназначен для прецизионных измерений остаточной толщины стенок труб при одностороннем доступе к объекту контроля. Прибор легок (всего 340 г), эргономичен и удобен для использования одной рукой. Несмотря на компактный размер, ультразвуковой толщиномер 27MG оснащен многочисленными инновационными функциями и технологиями, использующимися в более продвинутых моделях Olympus. Работающий от пальчиковых батарей, прочный и надежный ультразвуковой толщиномер имеет ЖК-экран с подсветкой и легко читаемыми цифрами. Интуитивно понятная клавиатура, цветовая кодировка клавиш обеспечивает простой доступ ко всем ключевым функциям.
Стандартные функции толщиномера:
- автоматическое распознавание преобразователя для обеспечения его оптимальной работы;
- автоматическая компенсация нуля для обеспечения точности измерений на горячих поверхностях;
- настройка усиления при измерении материалов с высокой степенью затухания ультразвука (литой металл);
- дифференциальный режим;
- настройки высокого/низкого порога сигнализации;
- режим «Мин/Макс» для вызова минимального или максимального значения толщины (20 измерений в секунду).
27MG предназначен для инженеров-инспекторов и инженеров по техническому обслуживанию, измеряющих толщину корродированных изнутри объектов (металлических труб, резервуаров, балок и опорных конструкций). Ультразвуковой толщиномер представляет экономически эффективный и быстрый способ для проведения неразрушающего контроля с помощью ультразвука.
Преобразователи
Для работы с толщиномером 27MG требуется раздельно-совмещенный преобразователь, использующийся для измерения толщины многих корродированных объектов. Для измерения толщины слишком толстых, слишком тонких материалов или труб малого диаметра Olympus предлагает широкий ассортимент раздельно-совмещенных преобразователей. Преобразователи Olympus, совместимые с 27MG, имеют функцию автоматического распознавания; данная функция оптимизирует работу ПЭП, вызывая корректировку V-пути по умолчанию.
27MG совместим со всей гаммой раздельно-совмещенных преобразователей Olympus, различающихся по частоте, размеру пьезоэлемента и температурному диапазону.
| ПЭП | Номер для заказа | Ча- стота (МГц) | Соединение кабеля и ПЭП | Диаметр контакт. поверх- ти (мм) | Диапазон изм. в стали (мм) | Диапазон температур °C | Кабель | Номер для заказа |
| D7910 | U8454038 | 5,0 | 90° | 12,7 | от 1 до 254 | от 0 до 50 | Изолированный | — |
| D790 | U8450002 | 5,0 | Прямое | 11,00 | от 1 до 500 | от –20 до 500 | Изолированный | — |
| D790-SM | U8450009 | Прямое | LCMD-316-5B† | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G† | U8800330 | ||||
| D790-SL | U8450008 | Прямое | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5,0 | 90° | 11,00 | от 1 до 500 | от –20 до 500 | Изолированный | — |
| D791-RM | U8450011 | 5,0 | 90° | 11,00 | от 1 до 500 | от –20 до 400 | LCMD-316-5C | U8800354 |
| D792 | U8450012 | 10,0 | Прямое | 7,20 | от 0,50 до 25 | от 0 до 50 | Изолированный | — |
| D793 | U8450013 | 90° | Изолированный | — | ||||
| D794 | U8450014 | 5,0 | Прямое | 7,20 | от 0,75 до 50 | от 0 до 50 | Изолированный | — |
| D797 | U8450016 | 2,0 | 90° | 22,90 | от 3,80 до 635 | от –20 до 400 | Изолированный | — |
| D797-SM | U8450017 | Прямое | LCMD-316-5D | U8800355 | ||||
| D7226 | U8454013 | 7,5 | 90° | 8,90 | от 0,71 до 50 | от –20 до 150 | Изолированный | — |
| D798-LF | U8450019 | |||||||
| D798 | U8450018 | 7,5 | 90° | 7,20 | от 0,71 до 50 | от –20 до 150 | Изолированный | — |
| D798-SM | U8450020 | Прямое | LCMD-316-5J | U8800357 | ||||
| D799 | U8450021 | 5,0 | 90° | 11,00 | от 1 до 500 | от –20 до 150 | Изолированный | — |
| MTD705 | U8620225 | 5,0 | 90° | 5,10 | от 1 до 19 | от 0 до 50 | LCLPD-78-5 | U8800332 |
- * Зависит от материала, типа преобразователя, состояния поверхности и температуры. Для использования полного диапазона может потребоваться регулировка усиления.
- ** Максимальная температура только при непродолжительном контакте.
- † Имеются армированные кабели с оплеткой из нержавеющей стали.
Технические характеристики
| Измерения | |
|---|---|
| Режим измерения с использованием разделительно-совмещенного преобразователя | Временной интервал от прецизионной задержки до первого эхо-сигнала |
| Диапазон толщины | от 0,50 до 635 мм, в зависимости от материала, преобразователя, состояния поверхности, температуры |
| Скорость распространения звука в материале | От 0,508 до 18,699 мм/мкс |
| Разрешающая способность (выбираемая) | Низкая: 0,1 мм; Стандартная: 0,01 мм |
| Диапазон частот преобразователя | Стандартный: от 2,25 до 10 Мгц (-3дБ) |
| Общие | |
|---|---|
| Диапазон рабочих температур | от -10℃ до 50℃ |
| Клавиатура | Герметичная, с цветовой кодировкой; тактильная и щвуковая обратная связь |
| Корпус | Ударопрочный водонепроницаемый; с герметично уплотненными разъемами. Соответствует стандарту IP65. |
| Размер (Ш х В х Г) | 84,0 х 152,4 х 39,6 мм |
| Вес | 340г |
| Источники питания | 3 щелочные батареи типоразмера АА |
| Продолжительность работы батареи | 150 часов в обычных условиях, 30 часов с постоянной подсветкой экрана. |
| Работа во взрывоопасной атмосфере | Безопасная работа по Классу I, Раздел 2, Группа D стандарт NFPA 70 (Национальная ассоциация противопожарной защиты США), Статья 500, протестирован MIL-STD-810F Метод 511.4 Процедура I |
| Соответствие стандартам | Отвечает требования EN15317 |
| Режим сигнализации | Программируемые пороги (низкий и высокий) сигнализации с визуальным и звуковым индикатором |
| Дисплей | |
|---|---|
| Режим Сохр./Сброс | Отображение на экране последнего измерительного значения или его сброс |
| Подсветка | Электролюминесцентная, режима ВКЛ и АВТО ВКЛ |
| Полоса пропускания | От 1 до 18 МГц (-3 дБ) |
| Единицы измерения | Миллиметры или дюймы |
| Языки интерфейса | Английский, французский, немецкий, испанский, итальянский, португальский, русский, польский и шведский |

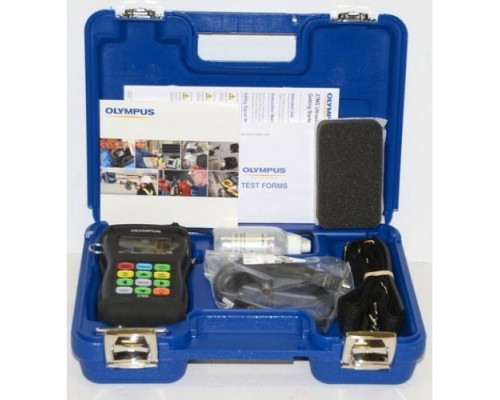

Комплектация
Рекомендуемая комплектация
- Цифровой ультразвуковой толщиномер 27MG
- Щелочные батареи типа АА
- Тестовый образец и контактная жидкость
- Кейс для транспортировки
- Ремешок на запястье
- Руководство пользователя на CD-диске.
- Руководство по началу работы
- Функции измерения: режим Мин/Макс, дифференциальный режим, режим Стоп- кадр для настройки усиления, автоматическое распознавание ПЭП, компенсация нуля
Дополнительные комплектующие
- 2214E (U8880014): 5-ступенчатый тестовый образец, английская система мер
- 2214M (U8880016): 5-ступенчатый тестовый образец, метрическая система мер
- 27MG/RPC (U8780343): Защитный резиновый чехол, шейный ремень и подставка для прибора
