Количество возможностей прибора толщиномер Magna-Mike 8600 просто зашкаливает. Разработчики аппарата сделали серьезную заявку, создав данное устройство, бросили вызов многим портативным и стационарным моделям, а также более дорогостоящим технологиям высокопрофессионального уровня. Инструмент применим для диагностики толщины тонкостенных и криволинейных изделий в различных сферах и отраслях, в том числе таких крупных, как автомобильная и аэрокосмическая.
Толщиномер Magna-Mike 8600 – воплощение большого спектра возможностей, комфорта и мощности. Предельные параметры диагностики толщины у данного устройства составляют 25,4 мм. Аппарат оборудован высокоэффективными датчиками: прямым и г-образным, которые в свою очередь укомплектованы специальными защитными колпачками. МинСкан обладает частотой в шестьдесят герц. Имеется технология эффекта Холла.
Magna-Mike 8600 может проводить исследования труднодоступных мест и работать в достаточно экстремальных условиях. Степень защиты прибора соответствует классу IP67, он устойчив к воздействию пыли и воды, аппарат даже можно смело помещать на глубину до одного метра на небольшой промежуток времени. Аппарат функционирует до тринадцати часов без дополнительной подзарядки. Выдерживает температурные условия от -10°С до 50°С. Габариты: 236x167x70 мм, вес: 1,68 кг.
Устройство демонстрирует все данные на четком VGA-дисплее с хорошим и подробным изображением (разрешением: 640х480), полученные результаты можно выводить не только на экран, но и отправлять на персональный компьютер, что делает процесс еще более эффективным. Также, используя толщиномер Magna-Mike 8600, оператор сохраняет и перезаписывает данные на SD-карте, чтобы воспользоваться ими в любой удобный момент после исследования.

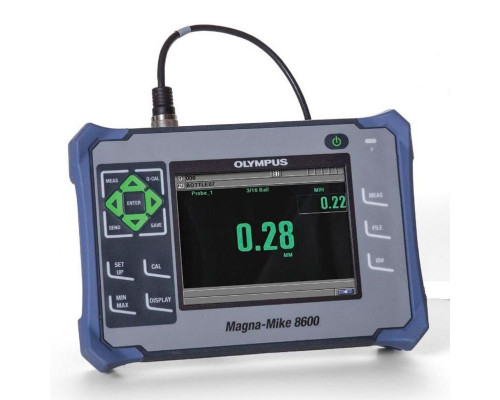

Магнитный толщиномер Magna-Mike 8600 — это портативный толщиномер, использующий простой магнитный метод для высокоточного измерения толщины немагнитных материалов. Процедура измерения толщины с помощью Magna-Mike очень проста. Измерения производятся с помощью магнитного преобразователя, расположенного с одной стороны контролируемого изделия, и стального шарика (диска или куска проволоки), помещенного внутрь емкости или с другой стороны изделия. Магнитный преобразователь, использующий эффект Холла, измеряет расстояние до шарика. Результаты измерений немедленно отображаются на экране толщиномера.
Два новых вида преобразователей
В комплект Magna-Mike входят прямой и Г-образный магнитные преобразователи со съемными защитными колпачками. Защитные колпачки увеличивают срок службы преобразователей и уменьшают затраты на их замену.
Новые возможности
- Два вида износостойких преобразователей: прямые и Г-образные.
- Защитные съемные колпачки — стандартный, заостренный и длительного использования.
- Расширенный набор комплектующих — магнитные шарики 1,14 мм и 0,66 мм.
- Предел измерения толщины: 25,4 мм.
- Широкий цветной VGA-дисплей.
- Выходы RS-232, USB и VGA.
- Высокая частота обновления: 60 Гц.
- Блокировка прибора с помощью программируемого кода.
- Соответствие стандарту IP67.
- Расширенный буквенно-цифровой регистратор данных.
- Сохранение и вызов сохраненных файлов калибровки.
- Новый корпус, снабженный удобной подставкой.
- Возможность экспорта файлов на карту памяти MicroSD в форматах txt и CSV.
- Расширенный набор комплектующих (набор калибровочных блоков): стандартный размер — до 9,1 мм, расширенный диапазон — до 25,4 мм, набор дисков, стальная проволока.
Предлагается расширенный набор комплектующих Magna-Mike, значительно увеличивающих измерительные возможности толщиномера.
| Комплектующие | Минимальная толщина | Максимальная толщина | Точность преобразователей | |
| Стандартная калибровка | Калибровка по нескольким точкам | |||
| Шарик 1,58 мм (80TB1) | 0,001 мм | 2,03 мм | 4% | 3% |
| Шарик 3,17 мм (80TB2) | 0,001 мм | 6,1 мм | 4% | 2% |
| Шарик 4,76 мм (80TB3) | 0,001 мм | 9,1 мм | 3% | 1% |
| Шарик 6,35 мм (80TB4) | 0,001 мм | 9,1 мм | 3% | 1% |
| Дополнительно магнитный шарик 4,76 мм (86TBM3) | 4,06 мм | 19,05 мм | 3% | 1% |
| Дополнительно магнитный шарик 6,35 мм (86TBM4) | 4,06 мм | 25,4 мм | 3% | 1% |
| Плоский диск 12,7 мм (80TD1) | 0,001 мм | 9,1 мм | 3% | 2% |
| 6,35 мм Диск с V-образной кромкой 6,35 мм (80TD2) | 0,001 мм | 6,1 мм | 3% | 2% |
| Дополнительно стальная проволока диаметром 1,14 мм (86TW1) | 0,001 мм | 12,7 мм | 3% | 2% |
| Дополнительно стальная проволока диаметром 0,66 мм (86TW2) | 0,001 мм | 6,1 мм | 3% | 2% |
Примечание: Абсолют. погрешность = ± [(относит. погрешность × значение толщины) + 0,003 мм )]
Сфера применения
Пластиковые и стеклянные бутылки, упаковка

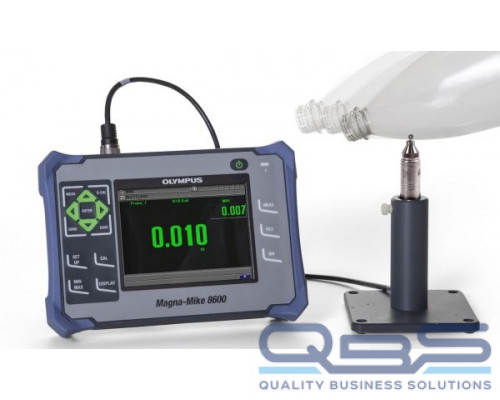

Для контроля качества стенок пластиковой тары просто поместите внутрь изделия стальной шарик. Магнитный преобразователь, расположенный с внешней стороны емкости, будет притягивать шарик. При перемещении преобразователя по поверхности объекта маленький стальной шарик также перемещается. В режиме Мин. толщиномер отображает текущую толщину стенки и минимальное значение.
Элементы конструкции автомобилей
Magna-Mike 8600, предназначенный для измерения толщины тонкостенных и криволинейных изделий, идеально подходит для контроля качества автомобильных панелей и стыков на подушках безопасности. В этом случае используется стандартный преобразователь с защитным заостренным колпачком и один/два диска.
Аэрокосмическая и другие отрасли промышленности
Magna-Mike успешно применяется для контроля качества аэрокосмического оборудования, изготовленного из композитных и немагнитных материалов. Стальная проволока может быть помещена в отверстия охлаждения лопаток турбин, а стальные шарики большего диаметра могут быть использованы для измерения деталей реактивного двигателя до 25,4 мм толщины. Регистратор данных
Встроенный буквенно-цифровой регистратор данных
Magna-Mike® имеет расширенный буквенно-цифровой файловый регистратор данных.
Вы можете сохранять показания толщины в одном из четырех стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.
- Экспорт данных в Excel (по отдельности или целым файлом) с помощью WINXL
- Экспорт данных в другие программы SPC
- Выходы USB и RS-232
- Экспорт файлов на съемную карту памяти MicroSD в форматах .txt и CSV
- Создание отчетов в приборе
Прямой экспорт данных в электронную таблицу Excel
Magna-Mike 8600 оснащен выходами RS-232 и USB, позволяющими напрямую отправлять данные в таблицу Excel. С помощью интерфейсной программы WINXL вы можете экспортировать результаты измерений по отдельности или целым файлом.
Технические характеристики
| ОБЩИЕ | |
| Габариты | 236 x 167 x 70 мм |
| Вес | 1,68 кг c литий-ионной батареей |
| Клавиатура | Английская, японская, китайская, международная |
| Языки интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский, шведский, норвежский, голландский, польский, русский, венгерский, чешский, итальянский |
| Сохранение данных | Встроенная и съемная карты памяти MicroSD емкостью 2 Гб |
| Время работы от батареи | 16 часов (литий-ионные), |
| Питание | От сети переменного тока: 100–120 В, 200–240 В |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей) |
| Размер дисплея (Ш х В, диаг.) | 117 x 89 мм, 146 мм |
| Режим Мин/Макс | Частота обновления данных 60Гц |
| Частота обновления изображения | 4, 8, 16 и 20 Гц |
| Сигнализация | Высокий и низкий пороги сигнализации |
| Дискретность | 0,1 мм, 0,01 мм, 0,001 мм (в зависимости от диапазона толщины) |
| Регистратор данных | Встроенный буквенно-цифровой файловый регистратор данных |
| ПРЕОБРАЗОВАТЕЛИ | |
| 86PR-1 | Стандартный прямой преобразователь длиной 82,30 мм, и диаметром 18,62 мм. |
| 86PR-2 | Г-образный преобразователь с наконечником 58,84 x 18,62 мм, длиной 178,57 мм |
| КЛИМАТИЧЕСКИЕ ИСПЫТАНИЯ | |
| Устойчивость к вибрации | MIL-STD-810G, Метод 514.6, Процедура I |
| Устойчивость к падению | MIL-STD-810G, Метод 516.6, Процедура IV |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.6, Процедура I |
| Отвечает требованиям IP67 | Да |
| ВВОДЫ/ВЫВОДЫ | |
| USB | Внешний порт USB 2.0 |
| RS-232 | Да |
| Карта памяти | Съемная карта памяти MicroSD на 2 Гб |
| Выход видеосигнала | Стандартный выход VGA |
| Ножная педаль (опция) | Программируемая (Save, Send, Meas или Q-Cal) |
| Диапазон рабочих температур | от –10°C до 50°C |
Комплектация
Рекомендуемая комплектация
Преобразователь и подставка (по выбору) (прямой или Г-образный): 86PR-1 (U8470020): Прямой преобразователь (с разъемной О подставкой 86PRS1 [U8771043]) 86PR-2 (U8470028): Г-образный преобразователь (с разъемной подставкой 86PRS2 [U8771044]) 86PC (U8801410): Кабель для преобразователей 86PR-1 и 86PR-2 WinXL (U8774010): Интерфейсная программа на базе Excel На выбор: 86ACC-KIT (U8771068): Стандартный набор для калибровки 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки EP-MCA: Внешнее зарядное устройство 8600-MAN-CD (U8778535): Руководство пользователя на CD-диске (все языки) 600-TC (U8780294): Пластиковый кейс для транспортировки На выбор: 600-C-RS232-5 (U8780299): Кабель RS-232 EPLTC-C-USB-A-6 (U8840031): Кабель USB.
Дополнительные комплектующие
600-C-VGA-5 (U8780298): Кабель с выходом VGA 600-BAT-L-3 (U8051431): Перезаряжаемая литий-ионная аккумуляторная батарея 85FSW (U8780127): Ножная педаль 86PR-2 (U8470028): Г-образный преобразователь П 86PRS2 (U8771044): Разъемная подставка для преобразователя 86PR-2 86PCC (U8780323): Спиральный кабель для преобразователей 86PR-1 и 86PR-2 86PR1-WC (U8780324): Съемный защитный колпачок для преобразователей 86PR-1 и 86PR-2 86PR1-CWC (U8780326): Защитный заостренный колпачок для преобразователей 86PR-1 и 86PR-2 86PR1-EWC (U8780344): Защитный колпачок длительного использования для преобразователей 86PR-1 и 86PR-2 80TB1 (U8771030): Комплект шариков 1,58 мм 80TB2 (U8771031): Комплект шариков 3,17 мм 80TB3 (U8771032): Комплект шариков 4,76 мм 80TB4 (U8771022): Комплект шариков 6,35 мм 80TD1 (U8771034): Диск плоский 80TD2 (U8771035): Диск с V-образной кромкой 86TBM3 (U8771039): Магнитные шарики 4,76 мм 86TBM4 (U8771040): Магнитные шарики 6,35 мм 86TW1 (U8771041): Стальная проволока 1,14 мм 86TW2 (U8779858): Стальная проволока 0,66 мм 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки 86ACC-W-KIT (U8771070): Набор для калибровки по проволоке 86ACC-D-KIT (U8771071): Набор для калибровки по дискам 80CAL-NIS (U8771011): Шесть калибровочных блоков NIST (Национального института по стандартизации и технологии).
Технические характеристики
Количество возможностей прибора толщиномер Magna-Mike 8600 просто зашкаливает. Разработчики аппарата сделали серьезную заявку, создав данное устройство, бросили вызов многим портативным и стационарным моделям, а также более дорогостоящим технологиям высокопрофессионального уровня. Инструмент применим для диагностики толщины тонкостенных и криволинейных изделий в различных сферах и отраслях, в том числе таких крупных, как автомобильная и аэрокосмическая.
Толщиномер Magna-Mike 8600 – воплощение большого спектра возможностей, комфорта и мощности. Предельные параметры диагностики толщины у данного устройства составляют 25,4 мм. Аппарат оборудован высокоэффективными датчиками: прямым и г-образным, которые в свою очередь укомплектованы специальными защитными колпачками. МинСкан обладает частотой в шестьдесят герц. Имеется технология эффекта Холла.
Magna-Mike 8600 может проводить исследования труднодоступных мест и работать в достаточно экстремальных условиях. Степень защиты прибора соответствует классу IP67, он устойчив к воздействию пыли и воды, аппарат даже можно смело помещать на глубину до одного метра на небольшой промежуток времени. Аппарат функционирует до тринадцати часов без дополнительной подзарядки. Выдерживает температурные условия от -10°С до 50°С. Габариты: 236x167x70 мм, вес: 1,68 кг.
Устройство демонстрирует все данные на четком VGA-дисплее с хорошим и подробным изображением (разрешением: 640х480), полученные результаты можно выводить не только на экран, но и отправлять на персональный компьютер, что делает процесс еще более эффективным. Также, используя толщиномер Magna-Mike 8600, оператор сохраняет и перезаписывает данные на SD-карте, чтобы воспользоваться ими в любой удобный момент после исследования.
