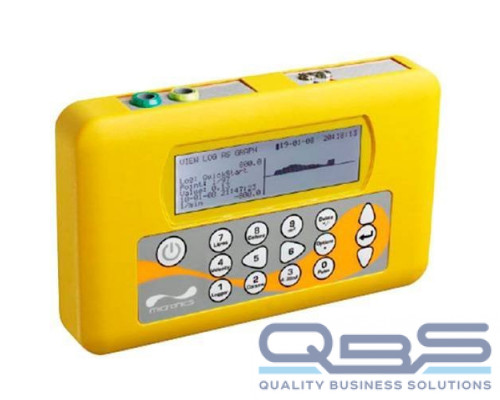

Ультразвуковой расходомер Portaflow 330А&B

Ультразвуковой расходомер Portaflow 330А&B — это отличное решение для простого и точного измерения расхода жидкости неразрушающим способом (не требуется врезка в трубопровод). Серий Portaflow 220 и 330 обеспечивают быстрое и точное измерение расхода жидкости, отличаются простотой в управлении благодаря интуитивному меню и возможности настройки в процессе работы. Процедура проведения измерений занимает всего несколько минут. Компактные, прочные и надежные расходомеры Portaflow 220 и 330 отличают стабильные эксплуатационные характеристики при длительном использовании на производстве. Принцип работы Portaflow 330A&B: В основе работы ультразвуковых расходомеров Portaflow 220 и 330 лежит так называемая “время-пролётная” методика - измерение времени двумерного распространения ультра- звукового сигнала, издаваемого специальными датчиками, закрепленными на трубе. Скорость ультразвукового сигнала, проходящего сквозь жидкость в трубе, увеличивается в случае прохождения сигнала по направлению потока. В обратном случае - когда направления потока и сигнала не совпадают - скорость ультразвука снижается. Полученная разница временных интервалов, за которые звук проходит определенное расстояние в обоих направлениях, прямо пропорциональна скорости потока жидкости. На основе этих данных можно с лёгкостью рассчитать объемный расход жидкости. Режимы работы Portaflow 330A&B: Пользователь может выбрать один из четырёх режимов работы сенсоров Portaflow. Выбор режима обусловлен диаметром трубы и используемым комплектом датчиков. Режим “Отражение”: Данный режим используется чаще всего. Два датчика (U и D) крепятся к трубе параллельно друг другу (на одной линии). Сигналы, проходящие между ними, отражаются от противоположной стенки трубы. Прибор рассчитывает расстояние между датчиками на основе данных о трубе и жидкости. Режим “Отражение” (двукратное): При использовании данного режима расстояние между датчиками рассчитывается таким образом, чтобы получился двойной “отскок” сигнала. Применение данного режима является целесообразным при наличии труб слишком малого диаметра. Режим “Отражение” (трехкратное) : Режим применяется в тех случаях, когда диаметр трубы слишком мал и расстояние, рассчитанное прибором для стандартного режима отражения, не применимо. Режим “Диагональ”: Данным режим используется при работе с трубами большого диаметра. Датчики устанавливаются на разных сторонах трубы, однако, расстояние между ними попрежнему является важным фактором. При измерениях в данном режиме можно использовать стандартный комплект датчиков “А” и “В”. Тем не менее, в случае установки датчиков на трубы очень большого диаметра рекомендуется применять комплект “D”. Отличительные особенности Portaflow 330A&B: Легковесные, портативные расходомеры с большим графическим дисплеем с подсветкой (240 - 64 пикс.) Диапазон измерения: 0,1 м/с ... 20 м/с (в обоих направлениях) Два вида комплектов датчиков для измерений на трубах с внешним диаметром от 13 мм до 115 мм Интуитивное управление посредством удобной двухрежимной клавиатуры Быстрая и простая настройка с помощью меню “Быстрый запуск” Непрерывный мониторинг потока с опциональным счётчиком Импульсный выход (до 500 импульсов/с; продолжительность импульса: 500 мс для 1 имп./с, 5 мс для 100 имп./с) Аналоговый выход: 4-20 мА, 0-20 мА, 0-16 мА Перезаряжаемый аккумулятор для непрерывных измерений в течение макс. 20 ч (в зависимости от нагрузки) Работа от сети или аккумулятора Функция регистрации данных, управляемая как вручную, так и автоматически, с помощью таймера (позволяет регистрировать значения без необходимости в непрерывном контроле) Зарегистрированные данные можно просматривать в виде текста или графиков; возможность просмотра истории Выходы RS232/USB для передачи данных измерений на ПК, а также регистрации данных в режиме реального времени.

Технические характеристики
