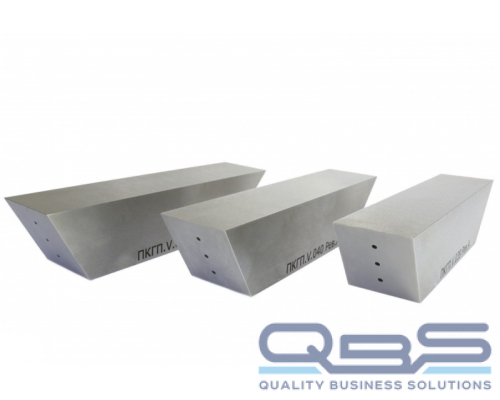

СОП типа «Утюг»

СОП типа «Утюг» с отражателем типа «плоскодонное отверстие» ПДО применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле наклонными совмещенными преобразователями.

Основные технические характеристики

1. Настроечный образец (мера) может иметь один или несколько отражателей типа «плоскодонное отверстие» ПДО;
2. Геометрические размеры стандартных образцов (мер) и отражателей типа «плоскодонное отверстие» определяются НТД на проведение контроля;
3. Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
4. Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005, ОП 501 ЦД-97, ВСН 012-88, РД РОСЭК-001-96 и т.д.
5. Все образцы изготавливаются в соответствии с 427610-069-4407661-2016.ТУ и ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
6. Требования к материалу, геометрическим размерам стандартных образцов (мер), количеству и размерам отверстий определяются нормативно-технической документацией на контроль и поставленными задачами (определяется ли предельная чувствительность, либо необходима настройка блока ВРЧ дефектоскопа).

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами СОП (НО) для настройки чувствительности с любым видом ультразвуковых отражателей, независимо от НТД, предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. СОП "Утюг" с отражателями типа "плоскодонное отверстие" отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
• отсутствие в материале СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

Технические характеристики

Комплектация

• СОП типа «Утюг»
• Паспорт
• Документ о прохождении метрологической аттестации (калибровка)
