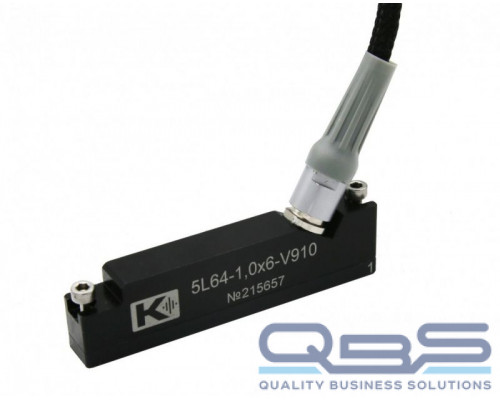

5L64-1,0х6-V910 фазированная решетка, 64 эл, 5 МГц

Ультразвуковая 64-х канальная линейная фазированная решетка с частотой 5МГц и размером 1,0х6мм для УЗ дефектоскопа УСД-60ФР-16/128.

Малогабаритный корпус и оптимальная чувствительность для контроля металлов и композитных материалов.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем фирмы AMPHENOL тип D38999/26FF35SN

Малогабаритный корпус размера V910.

Технические характеристики

Частота УЗК

5 МГц

Количество элементов

64

Расстояние между центрами соседних элементов (р)

1,0 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

6 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

63,8 мм

Тип кабельного разъема

AMPHENOL D38999/26FF35SN

Тип кабеля

64 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

77х11 мм

Крепежные элементы к призме

2 х винт М3

Расстояние между центрами крепежных отверстий

71,5 мм

Тип используемых призм

WV910

Габаритные размеры корпуса (ДХШхВ)

77х11х19 мм
