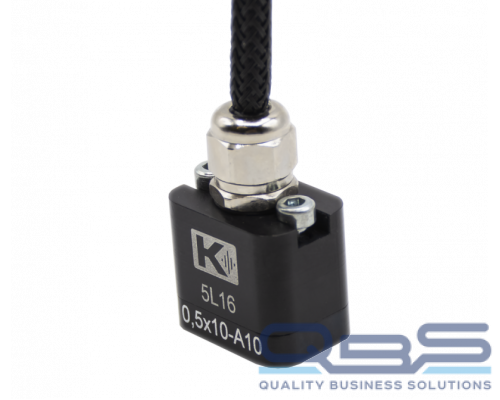

5L16-0,5х10-A10 фазированная решетка, 16 эл, 5 МГц

Ультразвуковая линейная фазированная антенная решетка с частотой 5МГц и размером 0.5х10 мм для УЗ дефектоскопов с ФАР

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений малой толщины.
Согласующий слой оптимального рассчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Миниатюрный корпус размера А10. Призма для работы преобразователя - SA10

Технические характеристики

Частота УЗК

5 МГц

Количество элементов

16

Расстояние между центрами соседних элементов (р)

0,5 мм

Расстояние между элементами (g)

0,1 мм

Длина элемента (W)

10 мм

Ширина элемента (e)

0,4 мм

Апертура (A)

7,9 мм

Тип кабельного разъема

LEMO FGG.2B.326.CLAD42Z

Тип кабеля

16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅5,5 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

23х16 мм

Крепежные элементы к призме

2 х винт М3

Расстояние между центрами крепежных отверстий

17 мм

Тип используемых призм

SA10

Габаритные размеры корпуса (ДХШхВ)

23х16х20 мм
