Твердомер ультразвуковой ТКМ-459М — это высокоточный портативный прибор для быстрого измерения твердости металлов и металлических изделий.

Применяется для неразрушающего контроля объектов в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

ТКМ-459М выполняет контроль твердости:

углеродистых и конструкционных сталей,
поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
гальванических покрытий (хром), наплавок,

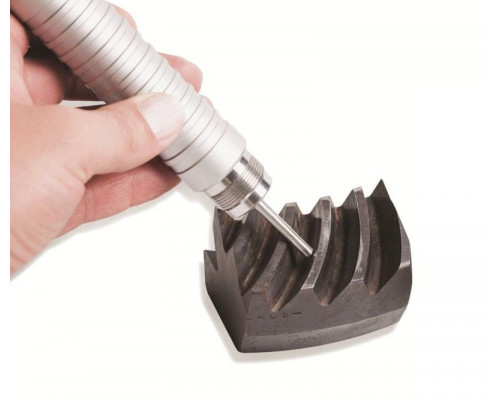

изделий сложной конфигурации (зубьев шестерен, валов),
тонкостенных и малогабаритных изделий,
изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

ТКМ-459М внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества ультразвукового твердомера ТКМ-459М

Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
Сверхмалая площадь зоны контроля – от 1 мм.
Контроль в пазах и глухих отверстиях – от 5 мм.
Практически незаметный отпечаток на «зеркальных» поверхностях.
Малая чувствительность к кривизне поверхности, толщине и массе изделия.

Особенности конструкции ТКМ-459М

Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
Гибкая организация памяти для записи результатов измерений и последующего анализа.
Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Технические характеристики

Параметры	Значения
Диапазон измерений твердости по основным шкалам
по Бринеллю	90 – 450 НВ
по Роквеллу С	20 – 70 HRC
по Виккерсу	240 – 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам:
по Бринеллю
в диапазоне (90…150) НВ	±10 НВ
в диапазоне (150…300) НВ	±15 НВ
в диапазоне (300…450) НВ	±20 НВ
по Роквеллу С	±2 HRC
по Виккерсу
в диапазоне (240…500) HV	±15 HV
в диапазоне (500…800) HV	±20 HV
в диапазоне (800…940) HV	±25 HV
Диаметр площадки на поверхности изделия для установки датчика	– от 1 мм на плоскости, – от 5 мм в глухом отверстии (пазу)
Количество возможных дополнительных калибровок к шкалам твердомера	5 для каждой шкалы
Количество дополнительных шкал	3
Время одного замера твердости	2 сек.
Число замеров для вычисления среднего значения	1–20
Емкость памяти результатов измерений	6 000
Максимальное количество именных блоков результатов измерений, создаваемых в памяти	30
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения	3
Связь с компьютером	USB
Питание	Аккумулятор Ni-MH 9В 250 мА/ч. Возможно использование эквивалентных батареек
Размеры электронного блока твердомера	150x80x30 мм
Масса электронного блока твердомера	300 г
Масса штатного датчика «А»	150 г
Диапазон рабочих температур	-15 … + 35 °С
Наличие драгоценных металлов	Отсутствуют
Гарантийный срок эксплуатации	32 месяца с даты продажи, но не более 36 месяцев с даты выпуска
Межповерочный интервал твердомера	1 год

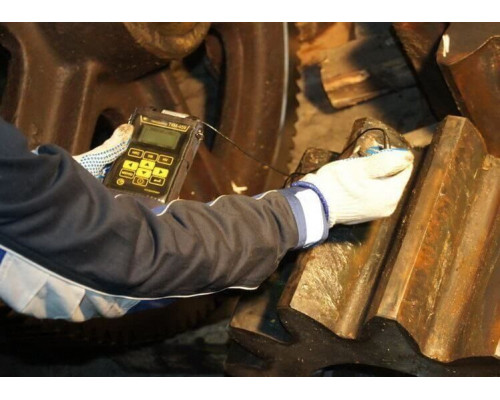

Ультразвуковой твердомер ТКМ-459М подходит как для лабораторных, так и для полевых условий.

Требования к контролируемому изделию:

Масса более 1 кг, толщина более 2 мм	Дополнительная подготовка не требуется.
Масса менее 1 кг	Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 2 мм	Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 1,6 Ra	Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений.

Режимы работы твердомера ТКМ-459М

Режим измерения	Отображение результатов измерений	Применение
По основным шкалам	Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV	Измерение твердости основной массы контролируемых изделий.
С использованием дополнительных калибровок к основным шкалам	По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)	Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
По дополнительным шкалам (определяются пользователем или добавляются производителем)	Шкалы программируются самим пользователем	Решение специальных задач.

Обработка результатов в памяти прибора

Автоматический отброс результатов, некорректно проведенных замеров.
Вычисление среднего значения, среднеквадратичного отклонения.

Установка программного обеспечения

В комплект поставки твердомера TKM-459М входит Программное обеспечение на мини CD-диске.

Этапы работы с ПО:

Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан “БЛОК ДАННЫХ” или несколько БЛОКОВ (см. Руководство по эксплуатации);
В приложении «Hardness» нажать кнопку «Прочитать данные»;
Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ.
Проанализировать полученные данные.

!! Устранение возможных проблем

Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

Способы устранения проблемы:

Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»).
В разделе «Порты (COM и LTP)» найдите устройство с именем « … USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике».
Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер».
В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету.
Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

Комплектация

Составляющие комплекта	Количество, шт.
Электронный блок твердомера со встроенным аккумулятором	1
Датчик тип «А» (50Н) штатный	1
Соединительный кабель к твердомерам серии ТКМ-459	1
Зарядное устройство	1
Руководство по эксплуатации (совмещено с паспортом)	1
Программное обеспечение на CD-диске	1
USB-кабель для подключения к ПК	1
Чехол и манжета для закрепления прибора на груди (руке)	1

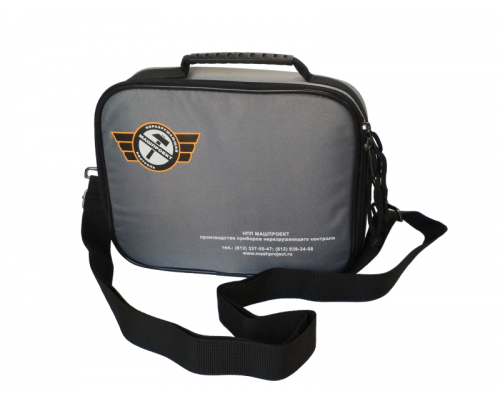

Сумка для переноски и хранения	1
