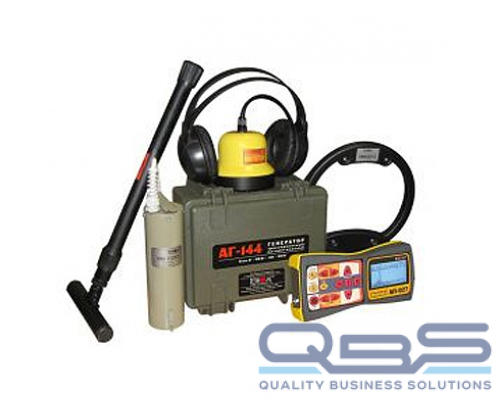

Трассотечепоисковый комплект Успех-ТПТ-522

Характеристика частот SIN f1 / f2 / f3, ±0,1%

512/1024/8928Гц

Параметры частоты следования ударов (нч / сч / вч)

0,5/1/2Гц

Характеристика выходного напряжения, максим.

140В (от сетевого блока)

220 В(автон.питание)

330В (автон.питание + внешний аккумулятор 12/24В)

Уровень выходной мощности

От 18 до 72 Вт (от сетевого блока)

От 7,5 до 120Вт (автон.питание)

От 45 до 180Вт (автон.питание + внешний аккумулятор 12/24В)

Характеристики диапазона температур окружающей среды, допустимых для эксплуатации прибора Успех ТПТ-522

От - 30 до +45 градусов по Цельсию

Показатель класса климатической защиты

IP54

Внешние параметры электронного блока

220х160х145мм, масса - не более 8,2 кг

Характеристика видов принимаемого сигнала приемником АП-027

Для датчиков ДОДК/КИ /ЭМД/ДКИ: «Непрерывный / Импульсный» - выбирается оператором

Для датчиков типа АД: «Течепоиск (непрерывный сигнал) / Акустический трассопоиск (импульсный сигнал)» - выбирается оператором

Характеристика частоты переключаемых фильтров полосового типа

Для датчиков ДОДК/КИ /ЭМД/ДКИ: Центральная частота квазирезонансного фильтра от 50 до 60Гц/от 100 до120Гц/ 512Гц /1024Гц / 8928Гц/ 33кГц

Для датчиков типа АД:Нижнее ограничение диапазона: 0,1/ 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38кГц. Верхнее ограничение диапазона: 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15кГц.

Характеристики частотного диапазона («широкой полосы»)

Для датчиков ДОДК/КИ /ЭМД/ДКИ: От 0,05 до 2,00 кГц

Для датчиков типа АД:

От 0,1 до 2,00 кГц.

Показатель коэффициента усиления электрического тракта, динамического диапазона входного сигнала

100dB

Тип питания

Напряжение от 4 до 7В.

Четыре аккумулятора типа АА (1,2В) плюс устройство для зарядки (питание от осветительной (220В) или бортовой (12В) сети)

Четыре алкалиновые щелочные батареи типа АА (1,5В)

Время непрерывной работы приемника

Не менее 20 часов

Характеристика диапазона температур среды, допустимых для эксплуатации приемника

От - 20 до +50 градусов по Цельсию

Внешние параметры приемника

220х102х42мм, вес не более 0,46 кг

Характеристики частоты резонанса датчика ЭМД-237

8928; 1024; 512 Гц

Уровень чувствительности датчика акустического типа АД-227

5V/g

Внешние параметры датчика акустического типа АД-227

105х75мм, вес - не более 1,5 кг

Характеристика диаметра трубы, исследуемой ударным механизмом УМ-112

От 50мм

Внешние размеры ударного механизма УМ-112

90х200, вес - 3 кг

Показатель максимальной мощности антенны индуктивного типа 301.2, подводимой к рамке

Не более 10Вт

Характеристика модуля полного комплексного сопротивления, частота 8928 Гц (антенна 301.2)

36 Ом
