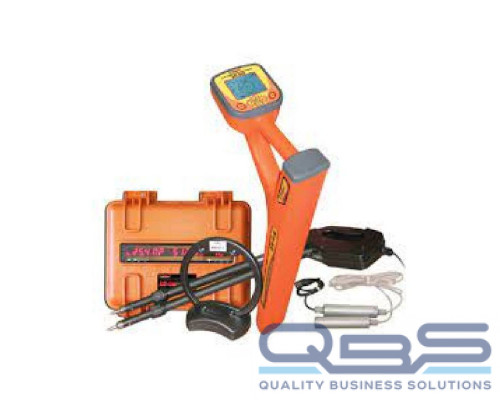

Кабелетрассоискатель Атлет АГ-319

Технические характеристики приемника АП-019

Центральная частота фильтра приемника (f), Гц

Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8928 Гц

Добротность фильтра приемника (Q)

Не менее 100

«Широкая полоса» (ШП), Гц

50...10 000

Подключаемые внешние датчики *

ДКИ, ДОДК, КИ

Определение глубины залегания

Автоматически в режиме «ТРАССА»

Точность определения глубины залегания

± 5%

Определение эффективного тока в трассе

Автоматически в режиме «ТРАССА»

Точность определения эффективного тока в трассе

± 5%

Визуальная индикация

Графический LCD 320х240 с LED подсветкой

Звуковая индикация

Головные телефоны

Встроенный излучатель

Питание

4...7В (4 элемента тип «С»)

Время непрерывной работы от одного комплекта батарей

Не менее 20 час.

Диапазон температур эксплуатации / хранения, °С

20...60 / ­30...60

Степень защиты от влаги и пыли

IP54

Габаритные размеры, мм

330х140х700

Масса не более, кг

2,0 кг

Технические характеристики автоматического генератора АГ-120:

Частоты генерируемого сигнала

Диапазон 200...9999

Режимы генерации

режим 1

непрерывный

режим 2

кратковременные посылки импульсов

режим 3

трехчастотный

Выходные параметры

Выходной ток

максимальный в ручном режиме:
- непрерывная и трехчастотная генерация, А
- импульсные посылки, А

10
15

Максимальное выходное напряжение, В

- при работе в безопасном режиме
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

24
220
330
140

Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт

- при автономном питании

120 непрерывно и «3F»

- с добавлением внешнегоаккумулятора 12В

180 непрерывно и «3F»

- от сетевого блока питания, Вт

70

Допустимое сопротивление нагрузки

любое (0...∞)

Согласование с нагрузкой

автоматическое

Конструктивные параметры

Габаритные размеры электронного блока (кейса), не более, мм

305х270х194

Масса электронного блока, не более, кг

12

Диапазон эксплуатационных температур, °С

-30 ...+60
