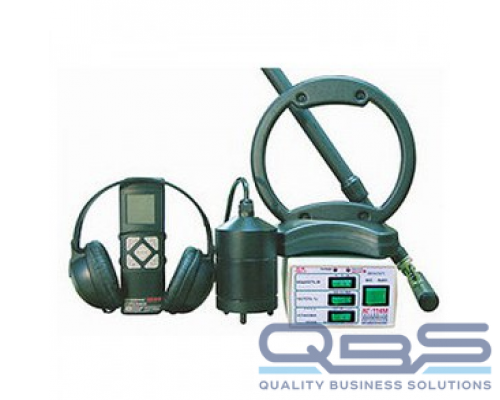

Трассотечепоисковый комплект Успех-АТГ-415.40

Параметр

Значения

Генератор АГ-115М

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт

5, 10, 20, 40

Усилитель мощности

CLASS D КПД 80%

Частота генерации (непрерывно или импульсы), Гц

512, 1024, 8928, чередование 3-х частот

Допустимое сопротивление нагрузки

любое (0…∞)

Согласование с нагрузкой

Автоматическое

Время непрерывной работы при выходной мощности 40 Вт (импульсы), час

5

Частота ударов (выбирается при акустическом методе), уд/мин

20, 40, 80

Время непрерывной работы в ударном режиме при максимальных силе удара и частоте, не менее, час

4

Питание

2 аккумулятора 12 В/2,2 Ач или сетевой блок

Габаритные размеры электронного блока, не более, мм

190 х 140 х 80

Вес генератора в чехле, не более, кг

3

Параметр

Течепоиск

Трассопоиск

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.50/ 100/ 512/ 1024/ 8928

Плавно регулируемая в диапазоне 125…2500

Добротность фильтра приемника (Q)

Не менее 80

Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40…10000

110…2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр.
(50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10)

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110…2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диа-пазон входного сигнала, дБ

90

68

Визуальная индикация(ЖКИ)

Символы и значения выбираемых режимов и параметров

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал

Головные телефоны синтезированный звук (три вида)

Встроенный излучатель синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных теле-фонах, не менее, мВт

120

Питание

Напряжение 2…3,5В. Алкалиновые батереи АА 1,5В (2шт.).
По запросу потребителя аккумуляторы АА 1,2В 2,6Ач,2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от освети-тельной 220В или бортовой 12В сети)

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры элек-тронного блока, мм

185х65х30
