SWIT S-1273FA

Студийный 2K SDI&HDMI&Analog FullHD монитор SWIT S-1273FA

Студийный FullHD монитор

8-bit IPS LCD панель

S-1273FA имеет IPS панель 27-дюймов/8-бит и разрешение FHD 1920х1080 пикселей, светодиодную подсветку 250Cd/m2, контрастность 1000:1 и угол обзора по горизонтали/вертикали 178°.

Мультиформатный HD интерфейс

Монитор S-1273FA имеет два проходных 2K/3G/HD/SD-SDI входа, проходной HDMI вход, компонентный Y/Pb/Pr и VGA вход, композитный CVBS (NTSC / PAL ) и два RCA разъема для подключения внешнего аналогового звука (стерео). Наличие интерфейсных разъемов RS485 и RS232C позволяет передавать сигналы TALLY или UMD, а порт USB может использоваться для загрузки 3DLUT кубов или обновления программного обеспечения.

Анализаторы сигнала


Функционал монитора позволяет выводить на экран информацию о форме сигнала (Y/Pb/Pr/R/G/B), вектроскоп, гистограмму (R/G/B/Y) и информацию о яркости, цвете, насыщенности и т.д. Для каждого окна можно задать индивидуальное положение относительно центра экрана и степень прозрачности относительно выводимого видео.

Контроль встроенного звука

S-1273FA поддерживает декодирование и отображение на экране 16-и каналов звука встроенного в сигнал SDI и 8-и каналов звука встроенного в сигнал HDMI. Пользователь может назначить любые 2 канала аудио для вывода через разъем для подключения наушников или встроенные динамики.

UMD и индикация TALLY

Поддержка TSL 3.1/4.0

S-1273FA поддерживает UMD и текстовое Tally протокола TSL 3.1/4.0 с выбором адреса TSL 1-126 и отображением 8 знаков. Прием сигналов UMD доступен через порт RS485 или RS232C.

Профессиональный анализ сигнала

Поддержка 3DLUT

Используйте профессиональный анализатор цвета (например KONICA MINOLTA CA310) и программное обеспечение для калибровки 3DLUT (SpectralCal CalMAN5) для измерения и создания 3DLUT для загрузки в монитор с помощью USB накопителя. Поддерживаются 3DLUT кубы формата 17x17x17. Кроме этого, монитор имеет встроенный конвертер преобразования LUT камеры в Rec 709, включая Log-C, C-log, S-log2， S-log3, V-log, J-log1 и RedLogFilm.

Питание монитора

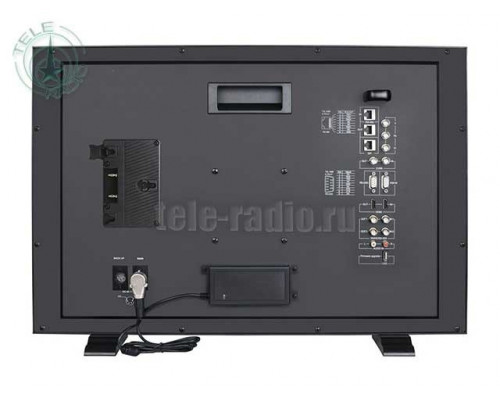

На задней панели S-1273FA расположены два 4-х контактных XLR разъема (основной и резервный) с входным напряжением 11-17 вольт для подключения внешнего адаптера питания. Кроме этого, монитор может запитываться от аккумулятора подключенного к аккумуляторной площадке Gold mount. Аккумуляторная площадка и адаптер питания входят в комплект поставки.

Характеристики панели

• Диагональ, дюймов: 27
• Тип панели: IPS
• Тип задней подсветки: LED
• Разрешение, пикселов: 1920x1080
• Соотношение сторон: 16:9
• Драйвер панели: 8-bit
• Глубина цвета: 16.77 млн. цветов
• Угол обзора по вертикали: 178°
• Угол обзора по горизонтали: 178°
• Яркость: 250 Cd/m2
• Контрастность: 1000:1

ВходыBNC (x3): компонентный Y/Pb/Pr
BNC (x1): композитный CVBS
BNC (x2): 2k/3G/HD/SD-SDI
VGA (x1): 15-контактный
HDMI (x1): спецификации 1.3
RJ-45 (x1): UMD/TALLY
REMOTE (RJ-45): GPI
REMOTE (RS-232C): UMD/TALLY
RCA (x2): аналоговый звук
XLR 4-pin (x1): питание монитра 11-17В
IEC 320 (x1): питание монитра AC 100~240В

ВыходыBNC (x1): CVBS проходной
BNC (x2): 2k/3G/HD/SD-SDI проходной
HDMI (x1): проходной
RJ-45 (x1): UMD проходной
Гнездо 3,5мм (x1): для подключения наушников

Поддерживаемое разрешение и форматы
АНАЛОГОВЫЙ ВХОД:

NTSC / PAL


ВХОД SDI:

SMPTE ST 2048-1: 2011 2048×1080p (60/59.94/50/30/29.97/25/24/23.98)
SMPTE-425M 1080p (60/59.94/50)
SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE-RP211 1080psf (30/29.97/25/24/23.98)
SMPTE-296M 720p (60/59.94/50)
SMPTE-125M 480i (59.94)
ITU-R BT.656 576i (50)


ВХОД HDMI:

1080p (60/59.94/50/30/29.97/25/24/23.98)
1080i (60/59.94/50)
720p (60/59.94/50)
480i / 576i / 480p / 576p


ВХОД VGA:

640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768
1280×960 / 1280×1024 / 1600×1200

Особенности

• Обработка видеосигнала: 14-bit
• Цветовое пространство: Rec.709
• UMD: TSL 3.1/4.0
• Разъем USB: загрузка LUT, обновление программного обеспечения

Общие характеристики

• Модель: S-1273FA
• Цвет: черный
• Требования к электропитанию: постоянное 11-17В, переменное 100~240В (50~60Гц)
• Потребляемая мощность: 36 Вт
• Рабочая температура: от 0 до +40°C
• Размеры: 646,5х426,8х86,3 мм
• Размеры с настольной подставкой: 646,5х444,8х135 мм
• Вес: 8.8 кг

Комплект поставки

• Монитор: 1 шт
• Настольная подставка: 1 шт
• Кабель питания IEC320/C13: 1 шт
