Blackmagic SmartView 4K 2

Видеомонитор Blackmagic SmartView 4K 2

SmartView 4K

Первое в мире решение с поддержкой Ultra HD и 12G-SDI для вывода сигналов в форматах вплоть до 2160p60. Этот вещательный монитор профессионального класса работает со сверхвысоким разрешением, а при необходимости переключается на SD и HD-SDI, используя качество обработки Teranex для получения чистого изображения. Предусмотрены встроенные 3D LUT-таблицы, задержка по горизонтали/вертикали, отображение только синего, зум, выделение контуров, настраиваемые маркеры кадра и другие функции, причем управление можно вести как с передней панели, так и через Ethernet! SmartView 4K совместим с креплениями VESA и предназначен для размещение в стойке или на поворотных кронштейнах.

Профессиональный мониторингВывод SD, HD и Ultra HD с вещательным качеством

SmartView 4K позволяет с самым высоким качеством вести мониторинг видео в крупном вещательном центре, мобильной телестудии и на съемочной площадке. Он работает со всеми разновидностями SD-, HD- и Ultra HD-форматов, а благодаря наличию входов постоянного и переменного тока можно использовать сетевое питание или подключать аккумуляторную батарею. Имея размер 6 RU и поддерживая стандарты VESA, монитор допускает установку в стойках с оборудованием, передвижных телевизионных станциях, на стене и даже на кронштейне. SmartView 4K идеально подходит для профессионального контроля сигнала в любых условиях, будь то стационарный павильон или мобильная группа.

Стильный дизайн
Прочный металлический корпус для долговременной эксплуатации

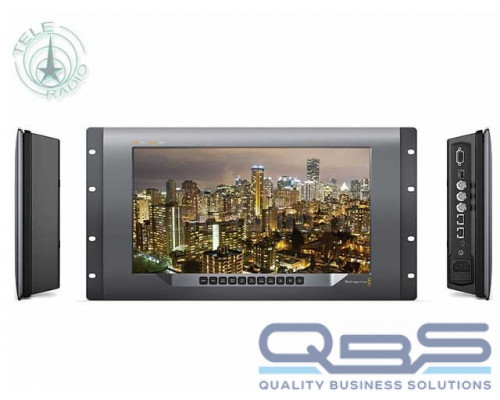

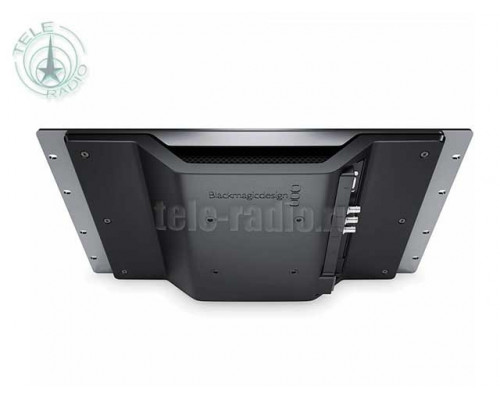

SmartView 4K имеет компактный корпус со стильной передней панелью, кнопки которой снабжены подсветкой и обеспечивают доступ к управлению всеми функциями. Монитор можно размещать в стандартных 19-дюймовых стойках, а на задней панели предусмотрены крепления по стандартам VESA. Разъемы профессионального уровня сгруппированы на боковой панели, что делает SmartView 4K идеальным решением для работы в условиях ограниченного пространства. Стандартные интерфейсы 12G-SDI с разъемом BNC позволяют надежно зафиксировать соединительные кабели, а входы питания предусматривают использование источников как переменного, так и постоянного тока. SmartView 4K также допускает управление по сети Ethernet, если нужно подключить больше одного монитора или выполнить настройку в удаленном режиме.

Сверхвысокое разрешение
Самое точное отображение Ultra HD

Теперь у вас есть возможность работать с самыми современными технологиями, потому что SmartView 4K поддерживает мониторинг SD-, HD-SDI-, 3G-SDI-, 6G-SDI- и 12G-SDI-источников. Интерфейс SDI автоматически определяет стандарт входящего сигнала и мгновенно переходит на нужный формат. SmartView 4K позволяет видеть каждый пиксель в сверхвысоком разрешении 3840 x 2160, даже если выводится материал с частотой 60 кадров/с! Это особенно важно при просмотре изображений с высокой динамикой, таких как трансляции спортивных программ.

Вещательное качество
Мельчайшие детали в Ultra HD

SmartView 4K обеспечивает идеальное качество изображения, при этом его корпус отличается компактными размерами и малым весом. ЖК-дисплей высокой яркости позволяет вести контроль при любом угле обзора, а цифровые элементы управления сохраняют все сделанные настройки. Можно даже загрузить пользовательские 3D LUT-таблицы и использовать их для калибровки монитора или проверки материала на съемочной площадке. Если вы работаете с SD- или HD-разрешением, встроенный процессор Teranex с помощью запатентованных алгоритмов PixelMotion™ будет автоматически устранять чересстрочность и масштабировать видео для просмотра в Ultra HD. Благодаря этому обработка изображений выполняется с самым высоким качеством.

Локальное и дистанционное управление
Контроль всех мониторов из единого центра

Во время съемки меньше всего хочется отвлекаться на то, чтобы изменить настройки монитора. SmartView 4K позволяет управлять устройством с передней панели или в удаленном режиме с ПК или Mac по локальной сети. Удобные кнопки с подсветкой дают возможность выбирать источник сигнала и 3D LUT-таблицы, устанавливать яркость, показывать контуры изображения и изменять его масштаб, а также использовать задержку по горизонтали/вертикали, отображение только синего и маркеры кадра. SmartView 4K поставляется вместе с программным обеспечением для Mac и ПК, поэтому монитор допускает дистанционную настройку при работе в крупных вещательных центрах и на студиях постпроизводства.

Функционал вещательного оборудования
Решение для профессионального мониторинга

SmartView 4K обладает функциональным потенциалом для технического контроля всех аспектов сигнала. Используя задержку по горизонтали/вертикали, можно смещать изображение влево или вниз и вести мониторинг данных, скрытых в области гашения. Обычно они содержат информацию о встроенном звуке, субтитрах, временных кодах VITC и прочих параметрах. Режим отображения только синего позволяет проверять цветность и шум, а 3D LUT-таблицы — переключаться между режимами Log и Linear для гаммы. Кроме того, предусмотрены загрузка LUT-таблиц для калибровки монитора и настраиваемые маркеры кадра.

Современные интерфейсы
Подключение через стандартный разъем SDI или опциональный оптический интерфейс

SmartView 4K оснащен двумя входами 12G-SDI, которые поддерживают разную скорость передачи данных и позволяют переключаться между источниками одним нажатием кнопки. Самый современный разъем 12G-SDI совместим с любым другим SDI-оборудованием, обеспечивая работу с разрешениями SD, HD и вплоть до Ultra HD 2160 60p. Благодаря быстрому переключению переход между разными форматами происходит практически мгновенно. Кроме того, предусмотрено гнездо по стандартам SMPTE для установки оптического модуля и передачи SDI-сигнала по оптоволоконному кабелю. SmartView 4K поддерживает сквозное Ethernet-соединение и сквозную передачу выходного 12G-SDI-сигнала, имеет входы постоянного и переменного тока, разъем Tally и порт USB для обновления программного обеспечения.

Дистанционное управление по сети Ethernet
Настройка всех параметров с помощью ПК или Mac

На крупных телестудиях часто используют целые конфигурации стоек с мониторами или даже видеостены, которые служат в качестве центральных пультов управления. SmartView 4K идеально подходит для работы в таких условиях, потому что после его подключения к сети Ethernet можно запустить программную панель на Mac или Windows. Благодаря сквозному Ethernet-соединению отпадает необходимость в дорогих коммутаторах и обеспечивается скорость передачи данных, достаточная для быстрой загрузки 3D LUT-таблиц. После настройки одного устройства достаточно скопировать его параметры на все остальные мониторы, а программное управление сделает весь процесс исключительно быстрым и легким.

Физические размеры

Условия эксплуатации

Рабочая температура

• от 0° до 40° C

Температура хранения

• от -20° до 60° C

Относительная влажность

• от 0% до 90% (без конденсации)

Комплект поставки

• SmartView 4K
• SD-карта с ПО и руководством пользователя

Гарантия

• Ограниченная гарантия производителя сроком 12 месяцев

Характеристики:

Разъемы Видеовход SDI	Два SDI-входа с автоматическим переключением между SD, HD, 3G, 6G и 12G-SDI.Видеовыход с регенерацией сигнала.
Оптический видеовход	Гнездо для оптического модуля SFP
Видеовыход SDI	Автоматическое переключение на стандарт видеовхода
Поддержка стандартов	Автоматическое определение стандартов 4K, 2K, HD или SD на входе
Настройка и обновление	Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)
Ethernet	Gigabit Ethernet со сквозным трактом
Индикация	9-контактный разъем D
Форматы SD	525i/59,94 NTSC; 625i/25 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60
Форматы 2K	2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI 2KPsF/23,98; 2KPsF/24; 2KPsF/25; 2KPsF/29,97; 2KPsF/30
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K	4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level A, SMPTE 424M Level B и SMPTE 425M
Цветовое пространство SDI	REC 601, REC 709
Автоматическое переключение SDI	Автоматический выбор между стандартами SD, HD, 3G, 6G и 12G-SDI
Цветовая субдискретизация	4:2:2 и 4:4:4
Обновление внутреннего ПО	Через программу для обновления прошивки (входит в комплект поставки)
Управление настройками	Через порт USB или Ethernet
Операционные системы
Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия	Windows 8.1 или Windows 10
Вид дисплея	ЖК-дисплей 15,6 дюйма с активной матрицей TFT
Разрешение	3840 x 2160 пикселей
Время отклика	25 мс
Коэффициент контрастности	1000:1
Глубина цвета	16,7 млн цветов
Блок питания	Встроенный блок 90-240 В переменного тока по стандарту МЭК, вход для подключения внешнего источника постоянного тока
Потребляемая мощность	24 Вт
