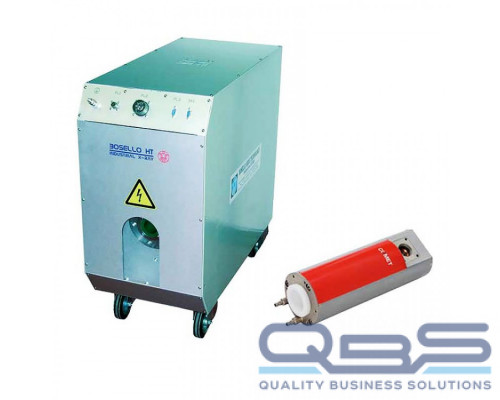

Стационарный рентгеновский аппарат Bosello 160 относится к серии высоко стабилизированных рентгеновских аппаратов кабельного типа, отвечающих самым высоким требованиям для промышленной радиографии. Напряжение на катоде 160 кВ. Охлаждение анода — водяное.
Стационарный рентгеновский аппарат Bosello 350 оснащён металлокерамической рентгеновской трубкой и укомплектован катодным генератором. Высокая стабильность тока, напряжения и высокий выход рентгеновского излучения достигаются за счёт среднечастотного преобразователя. Под общим корпусом находятся: высоковольтный генератор, силовой модуль и высоковольтный блок.
Компактности генератора удалось добиться при помощи технологии, использующей набор блоков. Предварительно они были залиты твердым компаундом и помещены в масло. При такой конструкции в случае необходимости ремонта генератора не требуется дегазации масла, поэтому ремонт возможен на территории заказчика.
Система охлаждения
Система охлаждения — водяная с замкнутыми контурами. Нагнетаемый вентилятор, либо штатная система водоснабжения отвечают за охлаждение хладагента.
Пульт управления
Пульт управления работает в 6 режимах: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через RS232.
Особенности
- встроенная система диагностики;
- стабильность тока и напряжения — 0,1 %;
- память пульта управления запоминает до 100 программ просвечивания;
- длина высоковольтного кабеля может варьироваться от 5 до 15 метров;
- кабель снабжен конусными разъемами R24, либо R28.
Технические характеристики однополярных металлокерамических рентгеновских трубок
| Тип рентгеновской трубки | MXR-160/20 | MXR-160/21 | MXR-160/22 | MXRP-160C | MXR-160 HP/11 |
| Номинальное напряжение рентгеновской трубки, кВ | 160 | ||||
| Мощность, Вт | 640/640 | 640/1600 | 640/3000 | 1000 | 800/1800 |
| Размер фокуса в соответствии с EN 12543, мм | 1,0/1,0 | 1,0/3,0 | 1,0/5,5 | 0,4/4,0 | 0,4/1,0 |
| Максимальная сила тока в нити накала, А | 4,1/4,1 | 4,1/4,2 | 4,2 | 4,1/4,1 | |
| Напряжение нити накала, В | 4,2/4,2 | 4,2/5,5 | 3,0/5,5 | 2,7 | 2,9/7,3 |
| Фильтрация | 0,8 мм Be | 0,5 мм Ti + 2,0 мм H2O + 2,0 мм Al |
0,8 мм Be | ||
| Исследуемый материал | W | ||||
| Зона излучения | 40° | 360°х40° | 40°х30° | ||
| Максимальная утечка радиации | 2,5 мЗв/час | ||||
| Способ охлаждения | водяное охлаждение | ||||
| Макс. скорость потока в системе охлаждения, л/мин | 4 | ||||
| Макс. t °C во входном отверстии | 35 | ||||
| Тип разъема | R 24 | ||||
| Вес, кг | 8 | ||||
Технические характеристики генераторов
| Тип генератора | XRG 160-0,64 | XRG 160-1,6 | XRG 160-1,6 HP |
| Номинальное напряжение генератора, кВ | 160 | ||
| Напряжение питания, В | 230 ± 10% | ||
| Частота питающей сети, Гц | 50/60 | ||
| Потребляемая мощность, кВт | 1,5 | ||
| Выходное напряжение, кВ | 20 ÷ 160 | ||
| Выходной ток, мА | 0 ÷ 20 | ||
| Макс. мощность на малом фокусе, Вт | 640 | 800 | |
| Макс. мощность на большом фокусе, Вт | 640 | 1600 | |
| Стабильность по выходному напряжению | 0,1% | ||
| Стабильность по выходному току | 0,1% | ||
| Диапазон рабочих температур, °C | +10 ÷ +35 | ||
| Температура окружающей среды, °C | 0 ÷ +40 | ||
| Относительная влажность окружающей среды | до 80% | ||
Комплектация
| Генератор высокого напряжения 160кВ 3200Вт XRG 160-3,2 | 1 шт. |
| Металлокерамическая трубка модель XRT 160/22 | 1 шт. |
| Кабель высокого напряжения длиной 10 м CBL R24/R24-10 | 1 шт. |
| Панель управления XRC PU.01 | 1 шт. |
|
Водяная система охлаждения с замкнутым контуром XUR R3/3A |
1 шт. |
Технические характеристики
Габариты и вес
