Рентгенотелевизионная система КАРАТ РТС 4343

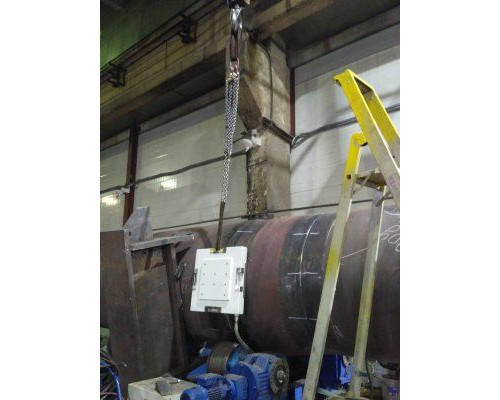

Рентгенотелевизионная система КАРАТ РТС 4343 предназначена для контроля качества сварных соединений, литых деталей с радиационной толщиной от 1 до 100 мм по стали при использовании рентгеновских аппаратов постоянного потенциала или импульсных аппаратов с напряжением до 450 кВ, а также гамма источников (в том числе Ir-192).

Система позволяет работать в режиме «живой» картинки и в режиме накопления требуемого числа кадров, что позволяет за меньшее время экспозиции добиваться чувствительности контроля, превышающей чувствительность запоминающих пластин и рентгеновской плёнки.

Оператор компьютера имеет возможность видеть полученное рентгеновское изображение и обрабатывать его для лучшей выявляемости дефектов.

КАРАТ РТС 4343 обеспечивает:

• Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 - для сварных соединений с толщинами от 1 до 80 мм.
• Размер области детектирования 430 мм х 430 мм
• Контроль может осуществляться в динамическом и статическом (с накоплением кадров) режимах.
• Цифровые рентгеновские снимки, полученные в результате контроля, защищены от изменений
• Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от -15°С до +40°С и влажности до 85% без образования конденсата
• Время подготовки РТС к работе - менее 15 минут
• Сокращение затрат на расходные материалы (рентгенпленку и химические реагенты для ее обработки), вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
• Увеличение производительности контроля
• Частичную автоматизацию, уменьшение ручного труда, простой монтаж оборудования
• Архивирование результата в цифровом виде без потери информации
• Возможность просмотра и расшифровки изображений контролируемых объектов.

Технические характеристики

Комплектация

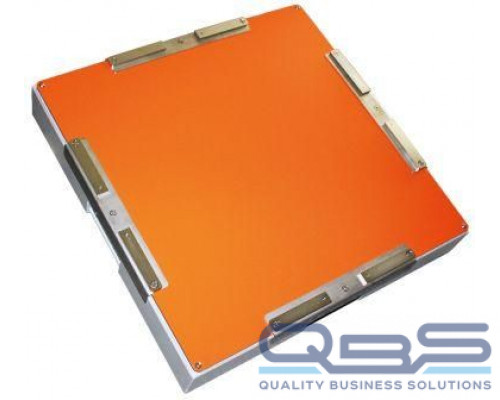

• Плоскопанельный детектор (ППД), помещенный в защитный кожух с вольфрамовым экраном для платы управляющей электроники;
• Стабилизированный блок питания ППД
• Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение
