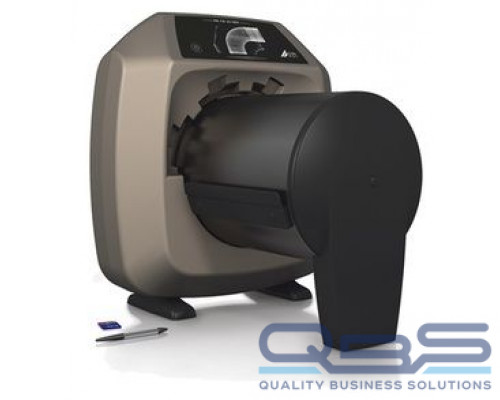

Компактный комплекс цифровой радиографии CR 35 NDT Plus

Комплекс цифровой радиографии CR 35 NDT Plus предназначен для проведения беспленочной цифровой радиографии: обработки, расшифровки и архивирования результатов контроля. Сканер считывает запоминающие пластины типов IP и HD-IP Plus: максимальная ширина пластин — 35 см, максимальная длина фактически не ограничена. Возможно одновременное считывание двух пластин.

Настраиваемые параметры считывания запоминающих пластин

В сканере CR 35 NDT Plus существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Параметр «разрешение сканирования» или размер пиксела связан с разрешающей способностью получаемого радиографического изображения. Чем выше разрешение (меньше размер пиксела) тем выше Базовое Пространственное Разрешение. Для задач контроля требующих максимального БПР необходимо выбирать максимальное разрешение сканирования. Напротив, для задач, не требующих большого БПР, необходимо выбирать минимальное разрешение сканирования 80 – 100 мкм. В этом случае скорость считывания пластины, а значит и производительность контроля будет больше.

Настройка напряжения ФЭУ управляет его усилением. Высокое значение напряжения повышает усиление ФЭУ и позволяет получить снимки при коротких экспозициях. Следует помнить, что соотношение сигнал/шум снимков в этом случае будет невысоким и будет соответствовать низшим классам КР систем. Малые значения напряжения, а значит и малое усиление следует применять при более продолжительных экспозициях. В этом случае соотношение С/Ш полученных снимков будет высоким и будет соответствовать требованиям для наивысших классов КР систем.

Для удобства пользователей в ПО, поставляемом в составе комплекса, предлагаются несколько наборов настроек, оптимизированных для типовых задач радиографического НК.

Типы и размеры считываемых пластин

CR 35 NDT Plus может считывать запоминающие пластины обоих типов (IP и HD-IP Plus). Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Возможно одновременное считывание двух пластин , в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров вплоть до 2 х 2 см могут быть считаны без применения специального адаптера.

Технические характеристики
