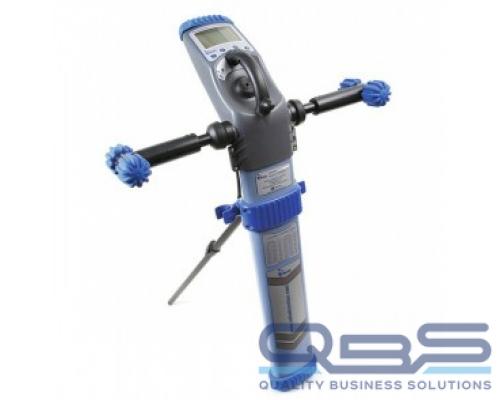

Система слежения и наведения Radiodetection i-track

Конструкция

Термопластичный материал с высокой ударопрочностью, удовлетворяет требованиям стандартов
NEMA 3R и IP54 (от основания до верха основного корпуса – требованиям стандарта to IP67).

Конструктивная
прочность

Выдерживает падение с высоты 1 м на бетон.

Размеры

100 ´ 65 ´ 30 см

Размеры транспортной
упаковки

123 ´ 39 ´ 27 см

Масса

4,5 кг

Масса в транспортной
упаковке

7 кг

Рабочие частоты

8,4 и 33,725 кГц (модельPDF) или 32,768 кГц (модель SDS)

Погрешность
определения
позиции

±5% от глубины зонда DataSonde.

Погрешность
определения
глубины

±5% до 10 м (32 фута), возрастает до ±10% при глубине до 35 м (100 футов).

Диапазон значений
глубины

0,2 … 35 м(1 - 100 футов).

Диапазон
дистанционного
управления

При глубине зонда DataSonde 3 … 5 м (9-16 футов) = диапазон 25 м (82 фута)
При глубине зонда 5-25 м (16 … 82 фута) = диапазон при увеличении глубины зонда DataSonde

Визуальная индикация

Жидкокристаллический дисплей, индицирующий следующее на различных экранах:

Позиция зонда DataSonde в плоскости крена
Глубина зонда DataSonde
Стрелки вперед/назад
Рабочая частота
Температура зонда DataSonde
Мощность сигнала (ручной режим)

Угол наклона зонда DataSonde
Стрелки влево/вправо
Компас (направление на зонд DataSonde)
Степень подсадки батарей приемника
Степень подсадки батарей зонда DataSonde

Звуковая индикация

Звуковой сигнал, формируемый защищенным от воздействия воды зуммером.

Антенны поиска сигналов

1 вертикальная, монтируется на плате. 1 горизонтальная поперечная, монтируется на плате. 2 горизонтальные,
смонтированы в одну линию, разнос 60 см, монтируются в откидных ручках.

Регулировка усиления

Автоматическая регулировка усиления

Батареи

6 ´ LR14(C), 1,5 В, солевые
12 часов работы (номинальное значение) при 20 ˚С и периодическом использовании
8 часов работы при использовании задней подсветки (25-% цикл включенного-выключенного состояния)
Аккумуляторная батарея
5 … 7 часов работы (номинальное значение) при 20 ˚С и периодическом использовании

Интервал рабочих
температур

от -2 до +50°C

Совместимость

Прецизионный двухчастотный зонд PDF (Precision Dual Frequency DataSonde) и зонд малой дальности
действия SDS (Short Range DataSonde).
