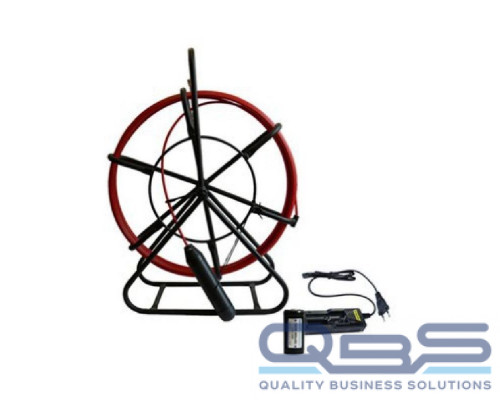

Комплект малогабаритного автономного генератора МАГ-05.2.20 ТЕХНО-АС

Комплект малогабаритного автономного генератора МАГ-05.2.20 ТЕХНО-АС применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.

Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.2.20

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.

Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.

Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

Особенности комплекта автономного генератора МАГ-05.2.20

Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.

В этом случае применяют следующий порядок работы:

• На проталкивающем устройстве вместо автономного генератора установить деталь пробку.
• С помощью проталкивающего устройства протолкнуть пробку до конца канала.
• Пробку заменить на автономный генератор с аккумулятором и крышкой.
• Прицепить вспомогательный трос к крышке с помощью карабина.
• Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.

В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.

Технические характеристики

Комплектация

• Проталкивающее устройство — 1 шт.
• Малогабаритный автономный генератор МАГ-05 — 1 шт.
• Аккумулятор — 1 шт.
• Зарядное устройство — 1 шт.
• Вспомогательный трос на держателе LUX — 1 шт.
• Пробка — 1 шт.
• Крышка — 1 шт.
• Карабин — 1 шт.
