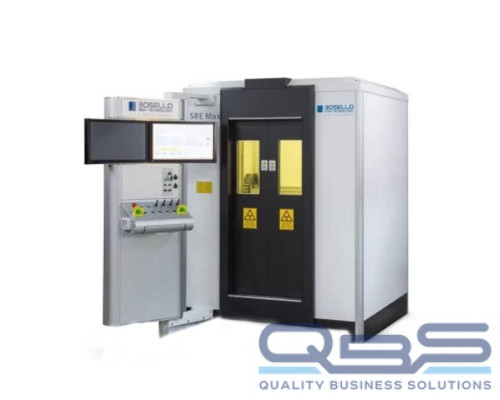

S.R.E MAX – универсальная рентгенотелевизионная система

Модель

SRE MAX 70.120 CNC

SRE MAX 80.150 CNC

SRE MAХ 100.150 CNC

Область контроля (Ø х В), мм

700 х 1200

800 х 1500

1000 х 1500

Поворотный стол Ø, мм

400 или 600

Масса изделия, кг

80 (опционально до 300)

Оси перемещения

Изделие: Х - горизонтальная, Z - горизонтальная, V-вращение 360°

Рентгеновская трубка и детектор: Y- вертикальная, U – наклон ± 30°

Скорость перемещения осей, м/мин.

15

Расстояние излучатель - детектор, мм

1000

1250

1450

Размер фокусного пятна, мм

0.4/1.0 EN 12543 (0.15/0.4 IEC 336)

Напряжение на рентгеновской трубке, кВ

160

225

320

450

160

225

320

450

160

225

320

450

Габаритные размеры (Ш х Г х В), мм

1700 х 1700 х 2200

2200 х 2200 х 2450

2000 х 2000 х 2600

2300 х 2400 х 2750

2600 х 2600 х 2600

-

Загрузочная дверь (Ш х В), мм

653 х 1480

800 х 1620

797 х 1624

800 х 1620

1020 х 1830

-

Масса, кг

2400

2900

11000

16000

3300

3800

13500

19500

3800

4500

-

-

Детектор 8 дюймов

Размер экрана детектора, мм

200 х 200

Размер пикселя, мкм

200

Разрядность АЦП, бит

14 или 16

Частота кадров (14 / 16 бит), кадр/с

15 / 25

Детектор 16 дюймов

Размер экрана детектора, мм

400 х 400

Размер пикселя, мкм

100 или 200

Разрядность АЦП, бит

16

Частота кадров (100 / 200 мкм), кадр/с

3,75 / 15
