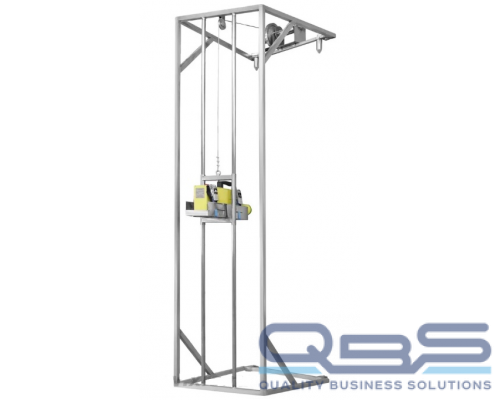

Тележка резервуарная АРИОН ТР-2

Тележка резервуарная АРИОН ТР-2 предназначена для рентгеновской дефектоскопии сварных швов с использованием рентгеновских аппаратов импульсного и постоянного тока при монтаже стенок металлических резервуаров, используемых для хранения нефтепродуктов. Конструкция тележки позволяет осуществлять контроль как вертикальных, так и горизонтальных сварных швов резервуара по мере его возведения.

При контроле сварных швов тележка с закрепленным в каретке рентгеновским аппаратом прокатывается по верхнему торцу сваренных и замкнутых в кольцо листов резервуаров. Радиографическая пленка крепится с обратной стороны при помощи магнитных держателей АРИОН МД-1/МД-4/МД-Т (в комплект поставки не входят). Конструкция легко перемещается в горизонтальной плоскости вдоль окружности резервуара благодаря роликам в верхней и нижней частях тележки, в вертикальной плоскости перемещение излучателя рентгеновского аппарата происходит при помощи лебедочного механизма. По мере наращивания высоты стенок резервуара, тележка перемещается вверх для дальнейшего контроля сварных швов.

Применение тележки АРИОН ТР-2 позволяет избежать возведения строительных лесов с внешней стороны резервуара, что снижает затраты рабочего времени и экономит человеческие ресурсы.

Тележка АРИОН ТР-2 изготавливается в соответствии с ТУ 26.51.66-079-96651179-2018.

Технические характеристики
