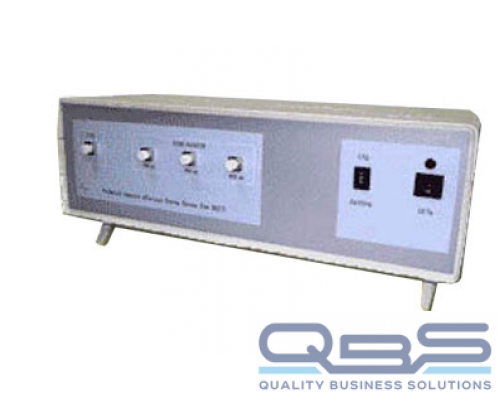

Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-В

Технические характеристики

Диапазон измерений средней мощности оптического излучения, Вт
10^-10 ÷ 1

Диапазон длин волн исследуемого излучения (для источников), нм
500 ÷ 1700

Длины волн градуировки, фиксированные в диапазонах, нм
(850; 1310; 1550; 1650) ± 10;
(1064; 1490; 1625) ± 5

Пределы допускаемой относительной погрешности измерений средней мощности, %


на длинах волн градуировки в диапазоне от 10^-10 до 1 Вт
± 2

в рабочем спектральном диапазоне
± 5

относительных уровней мощности в диапазонах от 10^-10 до 10^-2 и от 10^-7 до 1 Вт
± 1

Мощность излучения источников, мВт:


в стандартной комплектации
3 ÷ 8

для источников повышенной мощности излучения (опция)
10 ÷ 100

Погрешность измерений относительной спектральной характеристики приемников, не более, %
± 5

Время нарастания переходной характеристики, не более, нс, при использовании:


преобразователя фотоэлектрического измерительного ПР-2
10

преобразователей фотоэлектрических измерительных ПР-3К, ПР-3И
1

Пределы допускаемой абсолютной погрешности градуировки монохроматора, нм
± 1

Комплектация

Состав рабочего эталона РЭСМ-В:

• блок измерений средней мощности оптического излучения;
• блок измерений спектральных характеристик приемников оптического излучения;
• блок измерений временных характеристик источников оптического излучения;
• комплект преобразователей фотоэлектрических измерительных;
• портативный компьютер с программным обеспечением;
• комплект волоконно-оптических кабелей и элементов.

Рабочий эталон РЭСМ-В имеет приборно-модульное исполнение и может комплектоваться в различных модификациях по запросу Заказчика
