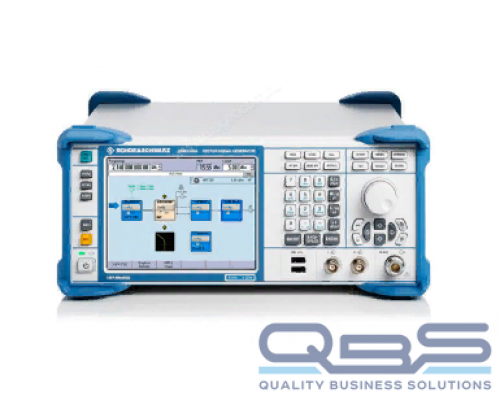

Генератор сигналов Rohde & Schwarz SMBV100A

Модель:

Наличие:

7 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Технические характеристики

		Rohde Schwarz SMBV100A
Диапазон
Диапазон	R&S®SMBV-B103
	Режим CW	9 кГц ... 3,2 ГГц
	I/Q-режим	1 МГц ... 3,2 ГГц
	R&S®SMBV-B106
	Режим CW	9 кГц ... 6 ГГц
	I/Q-режим	1 МГц ... 6 ГГц
Время установки	режим SCPI, состояние ALC: ON, режим CW	<3 мс
	режим SCPI, состояние ALC: ON, режим I/Q	<5 мс
	режим SCPI, состояние ALC: Table	<2,5 мс
	режим SCPI, состояние ALC: S&H	<7 мс
	Режим списка	<1 мс
Уровень
Максимальная выходная мощность	1 МГц < f = 6 ГГц	>+18 дБмВт (PEP)
Абсолютная погрешность уровня	200 кГц < f = 3 ГГц	<0,5 дБ
Дополнительная погрешность уровня при ALC OFF, S&H	Этот режим используется с I/Q- и импульсной модуляцией.	<0,25 дБ
КСВН выходного импеданса в 50-омной системе	200 кГц < f = 6 ГГц	<1,8
Время установки	режим SCPI, состояние ALC: ON, режим CW	< 2,5 мс
	режим SCPI, состояние ALC: ON, режим I/Q	<5 мс
	режим SCPI, состояние ALC: Table	< 2,5 мс
	режим SCPI, состояние ALC: S&H	<7 мс
	Режим списка	< 1 мс
Обратная мощность	1 МГц < f = 1 ГГц	50 Вт
	1 ГГц < f = 2 ГГц	25 Вт
	2 ГГц < f = 6 ГГц	10 Вт
Спектральная чистота
Гармонические составляющие	f > 1 МГц; CW, уровень = 8 дБмВт	<–30 дБн
Негармонические составляющие	CW, уровень > –10 дБмВт, отстройка от несущей >10 кГц, f = 1500 МГц	<–70 дБн (ном. <–84 дБн)
Однополосный фазовый шум	отстройка от несущей 20 кГц, полоса измерения 1 Гц, CW
	f = 100 МГц	<–141 дБн (ном. –147 дБн)
	f = 1 ГГц	<–122 дБн (ном. –127 дБн)
f = 6 ГГц	<–106 дБн (ном. –112 дБн)
Широкополосный шум	режим аттенюатора AUTO для уровня > 5 дБмВт, отстройка от несущей >10 МГц, полоса измерения 1 Гц, CW	<–142 дБн
Поддерживаемые режимы аналоговой модуляции
Амплитудная модуляция		базовая модель
Частотная/фазовая модуляция		базовая модель
Максимальная девиация ЧМ	f > 3 ГГц	16 МГц
Максимальная девиация ФМ	f > 3 ГГц	160 рад.
Импульсная модуляция		дополнительно, опция R&S®SMBV-K22
Отношение уровней включения/выключения		>80 дБ
Время нарастания/спада	10 % ... 90 % от ВЧ-амплитуды	<20 нс, 4 нс (ном.)
Минимальная длительность импульса	при использовании дополнительного импульсного генератора R&S®SMBV-K23	10 нс
I/Q-модуляция
Поддерживаемые системы (с дополнительными опциями)	требуется генератор модулирующего сигнала R&S®SMBV-B10	GSM/EDGE/EDGE evolution, 3GPP FDD, включая. HSPA/HSPA+, TD-SCDMA, CDMA2000®, 1×EV-DO, EUTRA/ LTE, WiMAX IEEE 802.16-2004, Cor1-2005, 802.16e-2005 и 802.16Rev2/D3, WLAN IEEE 802.11a/b/g/n/ac, NFC A/B/F, Bluetooth®, GPS, ГЛОНАСС, Galileo, HD Radio™3), XM Radio, Sirius Radio, ЧМ-стерео / RDS, DAB / T-DMB, DVB-H/DVB-T, Tetra Release 2, многотоновый CW-сигнал
Цифровая пользовательская модуляция в реальном масштабе времени	требуется генератор модулирующего сигнала R&S®SMBV-B10	ASK, FSK, BPSK, QPSK, QPSK со смещением 45°, OQPSK, p/4-QPSK, p/2-DBPSK, p/4-DQPSK, p/8-D8PSK, 8PSK, 8PSK EDGE, 16QAM, 32QAM, 64QAM, 256QAM, 1024QAM
Полоса I/Q-модулятора	внутренний	60 МГц, 120 МГц или 160 МГц в зависимости от опции генератора модулирующих сигналов
Полоса I/Q-модулятора	внешний	>500 МГц
Максимальная длина сигнала		32 млн отсчетов
	с опцией R&S®SMBV-K511	256 млн отсчетов
	с опцией R&S®SMBV-K512	1 млрд отсчетов
Разрешение ЦАП
ACLR	WCDMA 3GPP FDD, TM 1/64	69 дБн (ном.)
EVM	WCDMA 3GPP FDD, TM 1/64	0,4 % (измер.)
	WLAN IEEE 802.11 ac, 160 МГц	0,44 % (измер.)
	EUTRA/LTE	0,4 % (измер.)
Возможности подключения
Дистанционное управление		IEC/IEEE, Ethernet (ЛВС), USB
Периферийные устройства		USB 2.0
