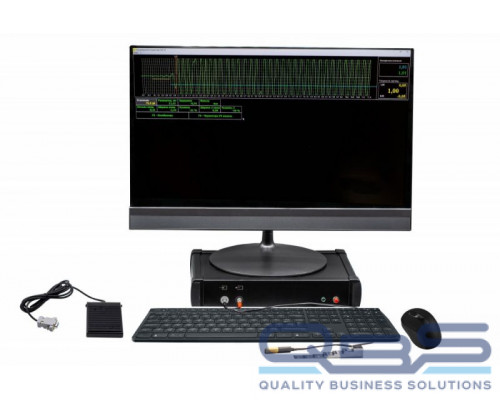

Промышленный ультразвуковой толщиномер УДТ-45

Современный цифровой ультразвуковой толщиномер, позволяющий проводить высокоточный и достоверный контроль толщины сложнопрофильных и тонкостенных изделий (в том числе турбинных лопаток различных модификаций) в производственных и лабораторных условиях. Предназначен на замену промышленному толщиномеру турбинных лопаток УТ-601.

Позволяет контролировать толщину в режиме радиосигнала по переходу через «ноль» и фиксировать измеренное значение нажатием специальной педали, высвобождая руки оператора.

Система автоматического документооборота обеспечивает: ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков в каждой точке; автоматическое заполнение данной таблицы при нажатии педали сохранения результатов; выделение цветом значений, выходящих за указанные границы; автоматическое сохранение измеренных значений по типам изделий и датам контроля с возможностью интегрирования в общезаводскую систему качества; печать протоколов контроля по каждому изделию либо группе изделий.



Толщиномер имеет сертификат Госстандарта РФ RU. C. 27.003. A № 31488 и внесен в реестр средств измерений под № 37664–08.

Технические характеристики

Развертка
мин.: 0–1,32 мкс
макс.: 0–5 мкс
Задержка
0 - 4,69 мкс
Демпфирование
25 Ом / 50 Ом / 1000 Ом
Зондирующий импульс
радиоимпульс, амплитудой 200 В
Частота повторений ЗИ
2000 Гц
Усилитель
широкополосный 0,5–20 МГц (–6 дБ)
Полосовые фильтры
0.5-16, 0.5-8, 0.5-4, 0.5-2 МГц
Согласование с ПЭП сторонних производителей
7 встроенных контуров с номиналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15 мкГн
Диапазон регулировки усиления
100 дБ
Детектирование
радиосигнал
Зоны контроля
две зоны контроля
Автоматическая Сигнализация Брака (АСБ)
цветовое выделение показаний толщины при выходе измеренного значения за заданный диапазон
Дисплей
TFT монитор 21"
Интерфейс
Ethernet
Диапазон рабочих температур
от +10 до 50 °C
Размер измерительного блока (В × Ш × Д)
292 × 195 × 56 мм
Масса измерительного блока
2 кг
