Принцип работы толщиномера основан на ультразвуковом импульсном эхо-методе измерения, который использует свойства ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими сопротивлениями. Электронный блок толщиномера вырабатывает импульс, подаваемый на излучающую пластину ПЭП, которая излучает импульс УЗК в изделие. Импульс УЗК распространяется до границы изделия, отражается от нее, распространяется в противоположном направлении и принимается приемной пластиной. Время распространения УЗК однозначно связано с толщиной изделия.
Ультразвуковой толщиномер ТЭМП-УТ2 предназначен для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с; определения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине изделия; графического отображения профиля (разреза) изделия, полученного при одностороннем доступе (B-SCAN); измерения толщины металла под лакокрасочным покрытием с применением высокодемпфированного преобразователя. Измерение толщины изделия происходит путем прижатия ультразвукового преобразователя к поверхности измеряемого объекта с использованием контактной жидкости (глицерин, масло, спирт, консистентные смазочные материалы, вода и др.) Толщиномер может применяться в различных отраслях народного хозяйства для измерения толщины стенок емкостей, труб, корпусных деталей, листов и т.п., в том числе с корродированными поверхностями, при их изготовлении и эксплуатации.
Отличительные особенности ультразвукового толщиномера:
- Работа прибора в нескольких режимах: ИМПУЛЬС-ЭХО, ЭХО-ЭХО, B-SCAN
- Запись результатов измерений в память прибора и их последующий просмотр
- Режим "БОЛЬШИЕ ЦИФРЫ"
- Передача и анализ данных на ПК
- Длительное время автономной работы – не менее 25 часов

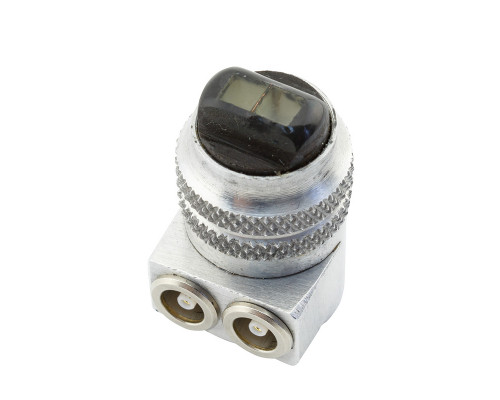

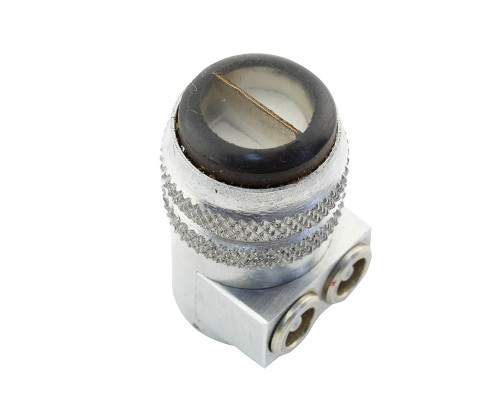

- Раздельно-совмещенные ПЭП серии П112 обеспечивают измерение толщины в диапазоне от 0,8 до 200 мм
- Корпус прибора изготовлен из высокопрочного материала, что обеспечивает длительную эксплуатацию даже в экстремальных условиях
Технические характеристики
Диапазон измерений толщины (по стали) | от 0,8 до 200 мм. |
Диапазон измерения толщины различными пьезоэлектрическими преобразователями (ПЭП) соответствует значениям, приведенным в таблице 1. | |
Диапазон определения скорости распространения УЗК, при известных значениях толщины | в диапазоне от 10,0 до 50,0 мм - от 4000 до 6500 м/с. |
Цена единицы наименьшего разряда при индикации составляет | - при измерении толщины изделия в поддиапазоне толщины от 0,8 до 99,9 мм – 0,01 или 0,1 мм (задается оператором); - при измерении толщины изделия в поддиапазоне толщины от 100,0 до 200,0 мм – 0,1 мм; - при определении скорости распространения УЗК – 1,0 м/с. |
Диапазон значений скорости распространения УЗК, задаваемых органами управления толщиномера | от 500 до 9999 м/с. |
Время установления рабочего режима толщиномера | не более 20 с. |
Питание прибора | 2 пальчиковые батареи типа «АА» |
Время непрерывной работы толщиномера от новых щелочных элементов питания (типа Alkaline) | не менее 25 ч (при соотношении времени контакта ПЭП с изделием и общего времени работы прибора - 1/3 и менее). |
Сила тока, потребляемого толщиномером от элементов питания | не более 100 мА. |
Габаритные размеры электронного блока толщиномера | не более 132 мм x 82 мм x 22 мм. |
Габаритные размеры ПЭП (без соединительного кабеля) | длина – 50 мм; диаметр – 40 мм. |
Масса электронного блока толщиномера | не более 0,3 кг. |
Предел допускаемого значения основной абсолютной погрешности прибора, мм | не более +/- (0,05 + 0,01 S). |
Время, необходимое для одного измерения на стандартном образце | не более 3с. |
Таблица 1. Диапазон измерений толщины (по стали) для различных ПЭП:
Маркировка ПЭП | Обозначение ПЭП в приборе | Диапазон измерения, мм | Примечание |
П112-2,5-12/2-Б-01 | П112-2,5-12/2Б | 2 – 200 | Общего назначения |
П112-2,5-10/2-А | П112-2,5-10/2А | 1,5 – 75 | Общего назначения |
П112-5,0-6/2-А-01 | П112-5,0-6/2А | 1 – 25 | Общего назначения |
П112-5,0-10/2-А-01 | П112-5,0-10/2А | 1,5 – 75 | Общего назначения |

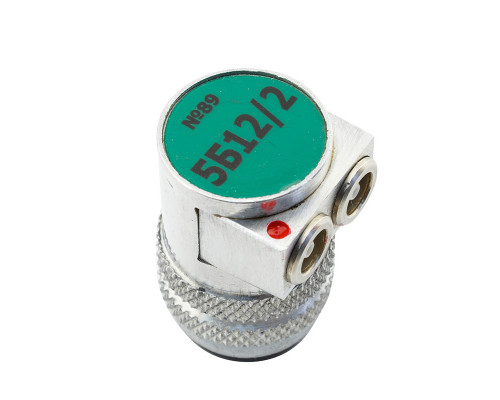

П112-5,0-12/2-Б-03 | П112-5,0-12/2Б | 1,5 – 200 | Общего назначения |
П112-10-6/2-А-01 | П112-10-6/2А | 0,8 – 10 | Общего назначения |
П112-5,0-4?4-Б-03 | П112-5,0-4x4Б | 1 – 30 | Общего назначения |
П112-10-4?4-Б-03 | П112-10-4x4Б | 0,8 – 30 | Общего назначения |
П112-5,0-12/2-Т | П112-5,0-12/2Т | 1,5 – 100 | Высокотемпературный (-10 - + 350 ?С) |
П112-2,5-12/2-Т
| П112-2,5-12/2Т
| 2 – 100
| Высокотемпературный (-10 - + 350 ?С) |
П112-5,0-10/2-А-05 | П112-5,0-10/2ВД | 2 – 75 (2-25 мм с покрытием не более 10% толщины металла) | Высокодемпфированный ПЭП для измерений через покрытия |
П112-10-6/2-А-05 | П112-10-6/2ВД | 0,8 – 15 (1-10 мм с покрытиием не более 10% толщины металла) | Высокодемпфированный ПЭП для измерений через покрытия |
Комплектация

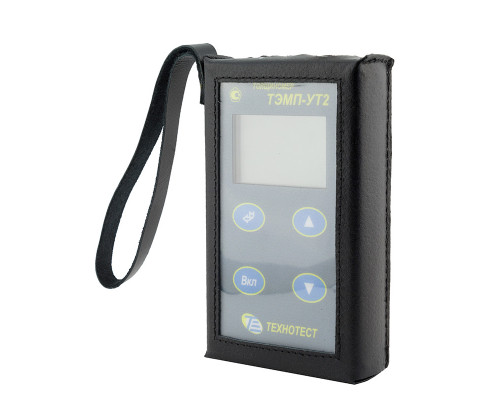

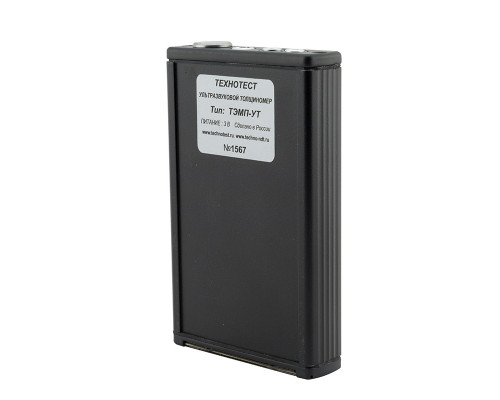

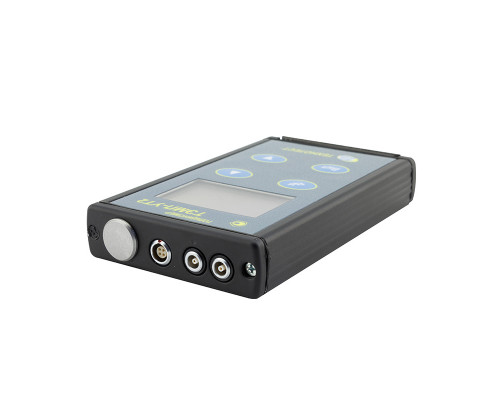

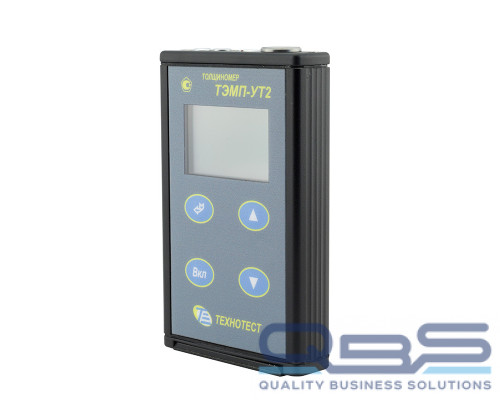

- Блок электронный ТЭМП-УT2
- Ультразвуковой преобразователь (по выбору Заказчика)
- Кабель подключения преобразователя к ультразвуковому толщиномеру (Лемо - Лемо)
- Кабель связи с компьютером по порту USB
- Диск с программным обеспечением для вывода информации на ПК
- Элементы питания (Типа «АА»)

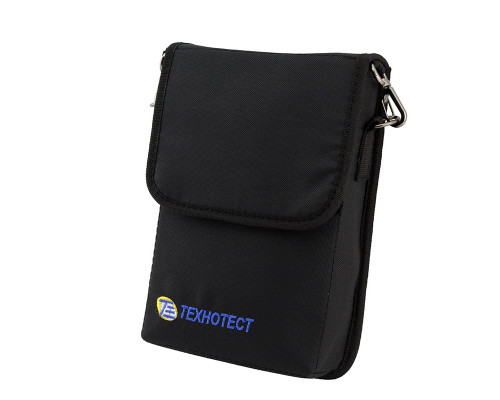

- Сумка-чехол
- Паспорт (включая методику поверки)
Дополнительно в комплект поставки могут быть включены следующие принадлежности: сетевое зарядное устройство, аккумуляторы, монтажный чехол.
Технические характеристики
Высокоэффективный прибор для диагностики толщиномер ТЭМП-УТ2 позволяет проводить замеры толщины всяческих металлов, пластмассы и т.д. Это могут быть разнообразные изделия: трубопроводы, трубы, сосуды, котлы и листы при их изготовлении, непосредственном использовании и ремонте.
Толщиномер ТЭМП-УТ2 - мощный и надежный прибор. С его помощью можно проводить диагностику в интервале от 0,8 до 200 мм. Дискретность измерений, которую можно установить в ручную, составляет: 0,01 или 0,1 мм. Причем при толщине объектов свыше 100 мм данный процесс происходит автоматически. Имеется внутренняя память, рассчитанная на сохранение до двух тысяч результатов. Время одного замера составляет не более 0,3 сек. В приборе есть встроенный образец толщины. Полученные данные демонстрируются на экране в виде четкого и хорошо видимого изображения с помощью B-скана, предусмотрен режим «цифры на весь экран».
У устройства прочный металлический корпус. Он выдерживает низкие и высокие температуры от -20 °С до +60 °С. Аппарат может беспрерывно работать без дополнительной подзарядки до двадцати пяти часов. ТЭМП-УТ2 поддерживает автоматический режим отключения, который активируется спустя сто восемьдесят секунд бездействия прибора. Данная функция позволяет экономить заряд энергии. Габариты прибора составляют: 22х82х132 мм, вес: 0,3 кг.
Также стоит упомянуть, что данный инструмент очень удобный, все операции с его помощью можно произвести нажатием всего нескольких кнопок.
Если необходим надежный аппарат, который будет выдавать стабильные, высокоточные результаты, прибор, рассчитанный на продолжительную и качественную службу, то толщиномер ТЭМП-УТ2 одно из таких устройств. С его помощью владелец обеспечит себе наиболее эффективный процесс диагностики.
