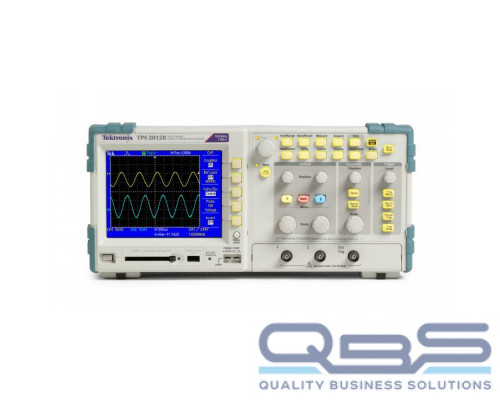

Name: Осциллограф Tektronix TPS2012B заказать по выгодной цене в QBS
Brand: Tektronix
Availability: InStock

Модель:

Производитель:

Tektronix

Наличие:

4 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

3 года

Все характеристики

Технические характеристики

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3дБ)	0 …100МГц, 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.)	2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка
Погрешность установки (Коткл.)	± 3 %
Время нарастания	< 3,5 нс
Входной импеданс	1 МОм (± 2 %) / (20 ± 3) пФ
Макс. входное напряжение	300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит)
Режимы работы	Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
Математика	CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	5 нс…50 с/дел
Погрешность установки Кразв.	± 50 ppm (± 0,005 %)
Режимы работы	Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала	Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5
Режимы запуска развертки	Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с)
Фильтры синхронизации	Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
Внешняя синхронизация (1:1)	Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В
Вход внешней синхронизации	1 МОм (± 2 %) / 22 пФ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГЦ
Длина записи	2500 выборок на канал
Режимы сбора данных	Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	Макс, мин, пик-пик, среднее, ср. кв. за период
Функции по горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса
Частотомер
Разрешение	6 разрядов
Диапазон измерений	10 Гц…200 МГц
Дополнительные возможности
Интерфейс	RS-232C; Centronics
Автоустановка	В/дел, с/дел, параметры синхронизации
Режим X-Y	Х – кан 1; Y – кан 2
Память (стандартно)	8 Мб; возможность расширения до 1 Гб (карта не входит в комплект)
Входы	Развязанные входы (изолированные)
Общие данные
ЖК-дисплей	8 × 10 дел (разрешение 320 х 240)
Напряжение питания	120…240 В (± 10 %), 45…66 Гц (автовыбор)
Габаритные размеры	324 х 151 х 125 мм
Масса ( с 1 батареей )	3,2 кг
