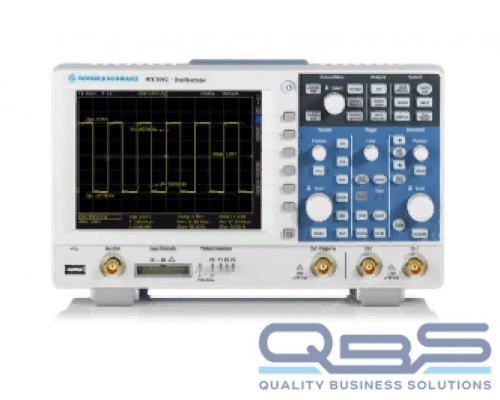

Осциллограф Rohde Schwarz RTB2002 PRO с комплектом опций RTB-PK1

Модель:

Наличие:

3 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Технические характеристики

		Цифровой осциллограф Rohde & Schwarz RTB2002
Входные каналы		2 осциллографических
Входные каналы		16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов		70 МГц RTB2002
		опционально 100 МГц RTB2002-B221
		опционально 200 МГц RTB2002-B222
		опционально 300 МГц RTB2002-B223
Максимальная входная частота для логических каналов		300 МГц
Время нарастания переходной характеристики (расчетное)		<5 нс стандартно
		<3,5 нс с опцией RTB-B221
		<1,75 нс с опцией RTB-B222
		<1,15 нс с опцией RTB-B223
Диапазон значений коэффициента отклонения по вертикали		от 1 мВ/дел до 5 В/дел
Импеданс		аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
Импеданс		логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение		аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
Максимальное входное напряжение		логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки		от 1 нс/дел до 500 с/дел
Погрешность временной развертки		±2,5 ppm
Система сбора данных
Частота дискретизации		1,25 ГВыб/с
аналоговые каналы		2,5 ГВыб/с с чередованием
Частота дискретизации		1,25 ГВыб/с
логические каналы		1,25 ГВыб/с
Глубина памяти		10 млн. точек
		20 млн. точек с чередованием
		160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение		10 бит (16 бит в режиме high-resolution)
Скорость обновления		до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации		входы аналоговых каналов,
Источники синхронизации		входы логических каналов (опционально)
Режимы запуска		автоматический, ждущий, однократный
Виды запуска		Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Виды запуска		Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения		до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения		Амплитудные и временные
Математическая обработка		сложение, вычитание, умножение, деление, БПФ
Тестирование по маске		тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6)		Разрешение 14 бит, дискретизация 250 млн.выборок/с
		Синус: 0.1 Гц – 25 МГц
		Импульс/прямоугольный: 0.1 Гц – 10 МГц
		пилообразный/треугольный: 0.1 Гц – 1 МГц
		Шум: макс. 25 МГц
		Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей		4 бит
Генератор тстовых последовательностей		I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)		Источник: аналоговые каналы;
		Разрешение: 3 разряда;
		Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер		Измерения: частота, период
Частотомер		Разрешение: 6 разрядов;
Дисплей
Тип		Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение		1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы		USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм		390×220×152
Масса		2,5 кг
