Технические характеристики

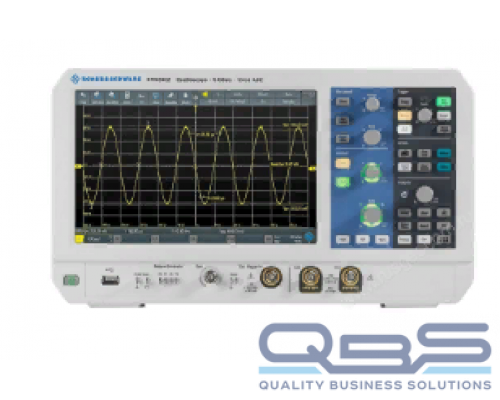

	Rohde & Schwarz RTM3002
Система вертикального отклонения
Входные каналы	2 осциллографических 16 логических (RTM-B1)
Полосы пропускания для аналоговых каналов	100 МГц
Максимальная входная частота для логических каналов	400 МГц
Время нарастания переходной характеристики (расчетное)	3,5 нс
Диапазон значений коэффициента отклонения по вертикали	На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс	Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение	Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки	От 0,5 нс/дел до 500 с/дел
Погрешность временной развертки	2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала
Система сбора данных
Частота дискретизации аналоговые каналы	2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы	2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Глубина памяти	40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Вертикальное разрешение	10 бит(16 бит в режиме high-resolution)
Скорость обновления	До 64’000 осциллограмм/с
Система синхронизации
Источники синхронизации	Аналоговые каналы, логические каналы (опционально)
Режимы запуска	Автоматический, ждущий, однократный
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Анализ осциллограмм
Автоматические измерения	До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Курсорные измерения	ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Математика	17 базовых фунций, БПФ
Тестирование по маске	Тестирование по критерию годен/не годен;
Дополнительные возможности
(Опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей	Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN
Цифровой вольтметр (DVM)	Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частотомер	Измерения: частота, период, Разрешение: 6 разрядов;
Дисплей
Тип	Емкостной цветной сенсорный, диагональ 10.1 дюймов
Разрешение	1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы	USB host, USB device, LAN
Габаритные размеры (Ш×В×Г)	390×220×152 мм
Масса	3,3 кг
