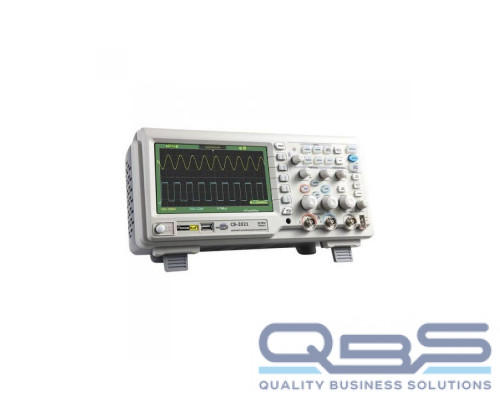

ПрофКиП С8-2102 Осциллограф Цифровой (2 Канала, 0 МГц … 100 МГц)

Технические характеристики

Основные технические характеристики осциллографа цифрового ПрофКиП С8-2102

Параметры	Значения
Полоса пропускания	0 МГц … 100 МГц
Количество каналов	2 + 1 внешний канал синхронизации
Максимальная частота дискретизации	1 Гвыб /с
Эквивалентная частота дискретизации	50 Гвыб /с
Глубина памяти	40 К
Время нарастания	< 3.5 нс
Входной импеданс	1 МОм /17 пФ
Диапазон временной развертки	2.5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел
Чувствительность по вертикали	2 мВ /дел … 10 В /дел (шаг 1-2-5)
Разрешение по вертикали	8 бит
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)
Режим синхронизации	фронт, длина импульса, ТВ-синхронизация, спад, поочередный
Математические операции	сложение, вычитание, умножение, деление, БПФ
Цифровые фильтры	ВЧ, НЧ, полосовой, режекторный
Максимальное входное напряжение	400 В
Сохранение	2 опорных маски, 20 профилей настроек, 10 осциллограмм
Внешние накопители данных	изображение, данные, осциллограмма, настройки
Язык	русский + 11 дополнительных
Программное обеспечение	дистанционное управление, извлечение данных и анализ формы волны

Общие данные осциллографа цифрового ПрофКиП С8-2102

▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Интерфейс: USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
▪ Габаритные размеры: 232х157х135 мм
▪ Вес: 2.5 кг

Комплектация

Комплект поставки осциллографа цифрового ПрофКиП С8-2102

Наименование	Количество
Осциллограф цифровой ПрофКиП С8-2102	1 шт.
Делитель	2 шт.
USB кабель	1 шт.
CD с ПО	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Дополнительная комплектация осциллографа цифрового ПрофКиП С8-2102

Наименование

BNC коаксиальный кабель

RS-232 кабель

USB-GPIB адаптер

Мягкая сумка для переноски
