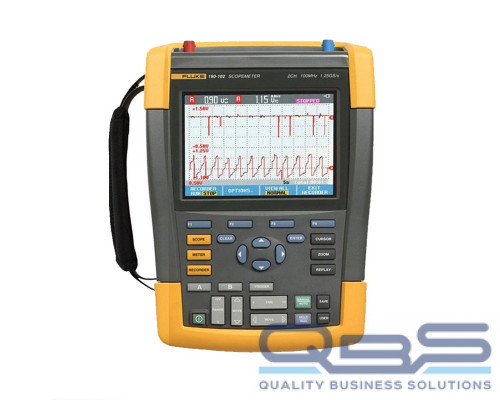

Осциллограф 190-102/EU Fluke – портативный 4-канальный контрольно-измерительный прибор с опцией мультиметра и безбумажным регистратором. Применяется как при ремонте микроэлектроники, так и для диагностики сложного электрооборудования.
Особенности
- До 10000 измерений на канал.
- Полоса пропускания – 100 МГц.
- Connect-and-View.
- Память на 30 осциллограмм.
- Питание от встроенного Li-Ion аккумулятора. фс
- Внесен в Госреестр СИ РФ.
Универсальность
Прибор составляет осциллограммы, которые используются для анализа состояния электрооборудования. Возможность записи до 10000 измерений на 1 канал позволяет составлять максимально детальные графики.
С помощью Fluke 190-102 можно дополнительно измерять постоянное и переменное напряжение, силу тока, сопротивление, температуру, а также проверять исправность диодов. Электрические коэффициенты определяются с помощью зажимных клещей или шунта, а температура измеряется дополнительной термопарой.
Параллельные каналы позволяют выявлять и анализировать функции целых устройств или отдельных модулей.
Простота использования
Режим Connect and View автоматически выставляет необходимые параметры для каждого из сигналов. Благодаря этой опции вы получите изображение сразу после подключения клещей или шунтов, без предварительной настройки электронного осциллографа Fluke 190-104.
Хранение и передача данных Fluke 190-102
Осциллограф Fluke хранит до 30 осцилограмм. Их можно просматривать как на экране измерителя, так и на ПК с помощью приложения FlukeView ScopeMeter, которое идет в комплекте. Вся информация передается по USB.
Защита
Аппарат соответствует категориям электробезопасности CAT III 1000 В и CAT IV 600 В. Это позволяет использовать прибор при работе с электрооборудованием, как внутри зданий, так и с наземными линиями электропередач с напряжением до 1000 В.
Собственный источник энергии
Питание идет от Li-Ion аккумулятора. На одном заряде прибор будет работать до 7 ч.
Технические характеристики
| Fluke 190-102/EU | |
|---|---|
| Частотный диапазон | 100 МГц |
| Количество каналов | 100 МГц: 2 канала |
| Скорость выборки реального времени | 1,25 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 5 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | 5 000 отсчетов |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Память 190-XX2, 2 каналов | |
| Экран + настройки | 30 |
| Запись | 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура |
от 0 до 40 °C (с аккумулятором) от 0 до 50 °C(без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота |
До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |
Комплектация
- Осциллограф Fluke 190-102/EU
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
