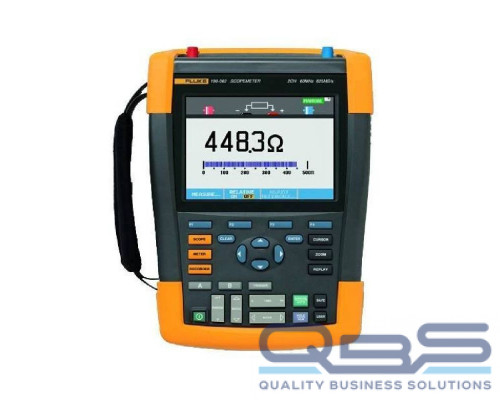

Осциллограф 190-062/EU/S Fluke – портативный 2-канальный контрольно-измерительный прибор с опцией мультиметра и безбумажным регистратором. Применяется как при ремонте микроэлектроники, так и для диагностики сложного электрооборудования.
Особенности
- До 10000 измерений на канал.
- Полоса пропускания – 100 МГц.
- Connect-and-View.
- ScopeRecord.
- Память на 30 осциллограмм.
- Питание от встроенного Li-Ion аккумулятора.
- Внесен в Госреестр СИ РФ.
Универсальность
Прибор составляет осциллограммы, которые используются для анализа состояния электрооборудования. Возможность записи до 10000 измерений на 1 канал позволяет составлять максимально детальные графики.
С помощью Fluke 190-062 можно дополнительно измерять постоянное и переменное напряжение, силу тока, сопротивление, температуру, а также проверять исправность диодов. Электрические коэффициенты определяются с помощью зажимных клещей или шунта, а температура измеряется дополнительной термопарой.
Параллельные каналы позволяют выявлять и анализировать функции целых устройств или отдельных модулей.
Простота использования
Режим Connect-and-View автоматически выставляет необходимые параметры для каждого из сигналов. Благодаря этой опции вы получите изображение сразу после подключения клещей или шунтов, без предварительной настройки электронного осциллографа Fluke 190-062.
ScopeRecord
Функция записывает осциллограммы в течение 48 ч. На 1 канал может приходиться до 27000 измерений, что позволяет выявлять даже кратковременные скачки сигналов. В случае, если случится перебой питания или иная нештатная ситуация, осциллограф автоматически пометит график с этим моментом, чтобы вам было проще обнаружить неисправность.
Защита
Аппарат соответствует категориям электробезопасности CAT III 1000 В и CAT IV 600 В. Это позволяет использовать прибор при работе с оборудованием, как внутри зданий, так и с наземными сетями под напряжением до 1000 В.
Хранение и передача данных Fluke 190-062
Осциллограф Fluke хранит до 30 осцилограмм. Их можно просматривать как на экране измерителя, так и на ПК с помощью приложения FlukeView ScopeMeter, которое идет в комплекте. Вся информация передается по USB.
Собственный источник энергии
Питание идет от Li-Ion аккумулятора емкостью 4800 мА/ч. На одном заряде прибор будет работать до 4 ч. Отдельно можно приобрести батарею BP921, рассчитанную на дополнительные 4 ч использования.
Технические характеристики
| Fluke 190-062/EU/S | |
|---|---|
| Частотный диапазон | 60 МГц |
| Количество каналов | 60 МГц: 2 канала |
| Скорость выборки реального времени | 625 Мвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 10 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | 5 000 отсчетов |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Память 190-XX2, 2 каналов | |
| Экран + настройки | 30 |
| Запись | 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура |
от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота |
До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |
Комплектация
- Осциллограф Fluke 190-062/EU/S
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
