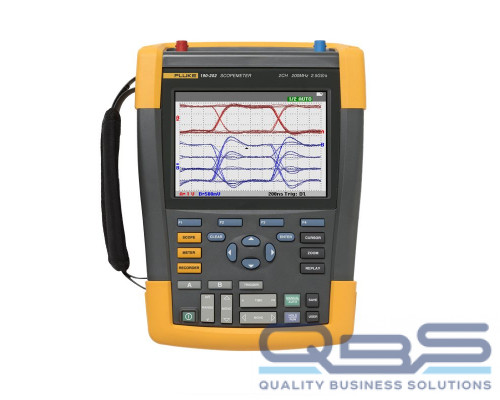

Осциллограф Fluke 190-502/EU – устройство, которое сочетает в себе функции мультиметра и цифрового осциллографа. Встроенный режим “подключайся и смотри” позволяет вывести одним нажатием на дисплей данные о рабочих процессах всех модулей тестируемого электронного прибора.
Особенности
- Встроенный цифровой мультиметр.
- Непрерывная запись осциллограмм - 48 ч.
- Запись значений на срок до 22 дн.
- Время работы аккумулятора - 7 ч.
- Диагональ ЖК-дисплея - 153 мм.
Многофункциональность Fluke 190-502
Прибор способен производить исследование и диагностику всех видов измерительной, силовой и контрольно - управляющей электроники. Помимо этого, прибор работает с линейными и вращательными электроприводами, а также электронными блоками и модулями оборудования с ЧПУ.
Полнофункциональный мультимер, встроенный в осциллограф, способен измерять основные параметры цепей постоянного и переменного тока: частоту, ампераж, напряжение. Помимо этого, имеется возможность производить испытания на целостность и правильность сборки схем тестируемых приборов.
С помощью данного прибора также можно проверять состояние диодов, резисторов, двигателей, конденсаторов и т.п. При этом измерения могут выполняться как единовременно, так и в течение продолжительного периода, что может понадобиться при вариативности режимов исследуемого оборудования.
Дополнительные возможности
Fluke 190-502 имеет параллельные каналы, которые позволяют выявлять и анализировать передаточные функции элементов схемы или отдельных модулей. Помимо определения любых видов неисправностей, прибор может производить внутрисистемную оптимизацию рабочих режимов.
Технические характеристики
|
190-502/EU |
|
|---|---|
| Характеристики | |
| Полоса пропускания |
Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц |
| Кол-во каналов |
Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала |
| Частота выборки в реальном времени |
Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104:1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с |
| Входы |
Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02:2 входа BNC плюс 1 вход цифрового мультиметра |
| Независимые изолированные входы | до 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
| Диапазон временной развертки |
1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц) |
| Чувствительность входа | 2 мВ — 100 В/дел. плюс переменное затухание |
| Типы запуска развертки | Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
| Источники запуска развертки |
Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC |
| Регистрация импульсных помех | 8 нс |
| Функции измерения осциллографа |
курсор: 7 автоматический: 30 |
| Максимальная длина записи |
режим ScopeRecord: 30 000 точек на вход режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
| Послесвечение | функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
| Сравнение осциллограмм | опорная осциллограмма и автоматическая проверка на соответствие шаблону |
| Спецификации цифровых мультиметров (двухканальные модели) | |
|
Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) |
4-миллиметровые входы с продольными подпружиненными контактами, полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | максимальное значение на дисплее 5000 |
| Измерения | напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, сопротивление, целостность, проверка диодов, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
| Запоминающие устройства | экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
| Дисплей | полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
| Характеристики условий эксплуатации | |
| Рабочая температура |
от 0°C до 40°C включая батареи от 0°C до 50°C без батарей |
| Температура хранения | от -20°C до +60°C |
| Высота над уровнем моря при эксплуатации |
до 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В до 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
| Спецификации безопасности | |
| Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1) |
| Механические и общие характеристики | |
| Литий-ионная батарея |
Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч) |
| Габариты | 270 x 190 x 70 мм |
| Вес | 2,2 кг |
Комплектация
- Осциллограф Fluke 190-502/EU
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
- Цветной осциллограф Color ScopeMeter, 500 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290
