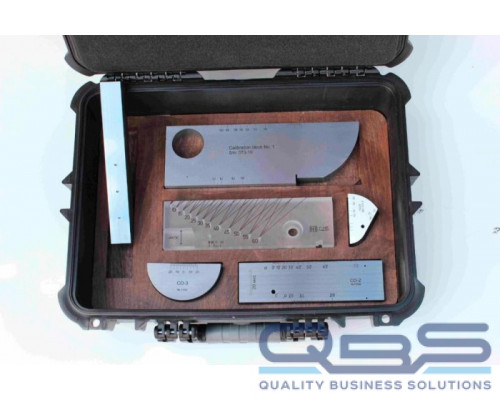

Набор настроечных образцов для УЗК по ГОСТ Р 55724-2013.
Данный набор предназначен для:
- Подбора и сравнения наклонных ПЭП по частоте ультразвуковых колебаний с погрешностью ±10% в диапазоне 1,25-5 МГц.
- Измерения угла ввода ПЭП с погрешностью ±1°.
- Определения положения точки выхода ультразвукового луча с погрешностью ±0,5 мм.
- Оценки величины мёртвой зоны.
- Проверки точности работы глубиномера дефектоскопа с погрешностью ±10% по СО1 и ±8% по СО-2, V2 и V1.
- Оценки эквивалентной площади дефектов.
- Оценки лучевой разрешающей способности дефектоскопа при работе с прямыми и наклонными ПЭП.
- Оценки угла призмы наклонного ПЭП с погрешность ±2,5°.
- Определения условной чувствительности и настройки дефектоскопов на заданное расчётное значение предельной чувствительности с погрешностью ±1 мм.
Основные технические характеристики
- Настроечный образцы (меры) входящие в набор имеют типовые отражатели такие как боковое цилиндрическое отверстие, сквозное отверстие, паз, двухгранный угол, и сегмент в соответствии с ГОСТ Р 55724-2013; 427610-011-4407661-2019.ТУ.
- Геометрические размеры стандартных образцов (мер) определяются ГОСТ Р 55724-2013 и ГОСТ 14782-86;
- Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
- Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
- В комплект входят следующие образцы (меры): А3-НК. Мера V1., А3-НК. Мера V2/25, А3-НК. Мера СО-1., А3-НК. Мера СО-2., А3-НК. Мера СО-3., А3-НК. Мера СО-4.2.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (поверки), результаты переаттестации, условия хранения.
Технические характеристики
Наименование | Значение | Допуск | Примечание |
Длина(диаметр), мм | 110 | ±0.1 |
|
Ширина, мм | 60 | ±1.0 |
|
Высота, мм | 55 | -0.2 |
|
Смещение нулевой риски от оси симметрии образца по рабочей поверхности образца, мм |
| ±0.1 |
|
Положение и допустимое отклонение рисок относительно нулевой риски по рабочей поверхности образца, мм | L | ±0.15 | L – номинальное значение на шкале, мм |
Шероховатость Rа рабочих поверхностей образца, не более, мкм | 1.25 | ±5% |
Технические характеристики
Габариты и вес
