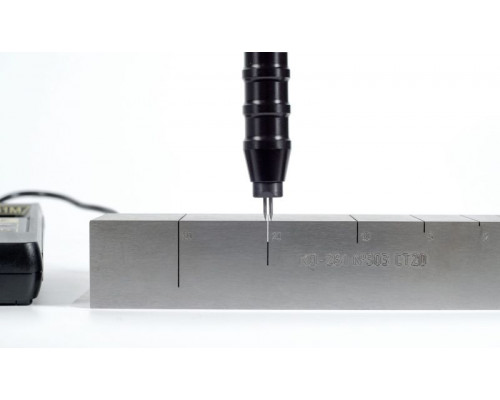

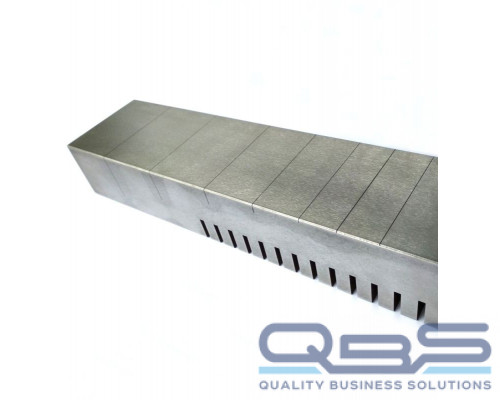

Мера модели дефектов КО-281 — это контрольный образец, предназначенный для проверки работоспособности электропотенциального трещиномера 281М.
Перед каждым применением прибора для измерения глубины трещин на изделии, необходимо проверить его работу на контрольном образце.
Образец КО-281М-2 внесен в Госреестр средств измерений Российской Федерации.
Основные характеристики образца:

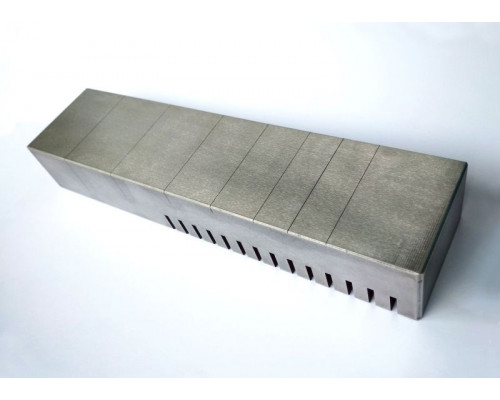

- На образце КО-281М-2 сымитированы 3 трещины различной глубины: 1, 2, и 5 мм.
- Входит в стандартный комплект поставки трещиномера.
Технические характеристики
| Глубина трещины | 2, 5, 10, 20, 30 мм |
| Ширина трещины | 0,2 мм |
| Габариты (ДхШхВ) | 250х60х40 мм |
| Вес | 5 кг |
Подготовка к измерениям с помощью трещиномера 281М

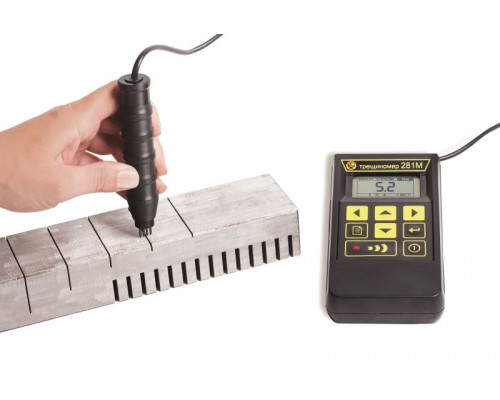

1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.
В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.
Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:
- область бездефектного участка (для снятия показаний «нуля»),
- контролируемую область трещины.

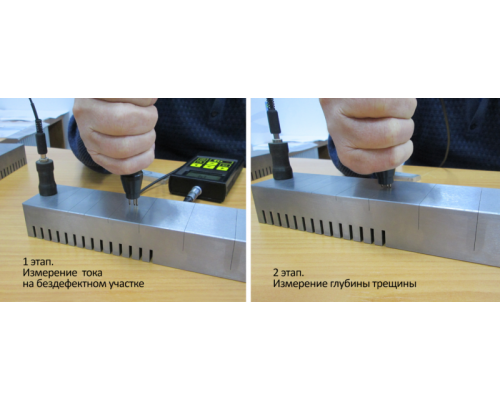

Измерение глубины трещины выполняется в два этапа:

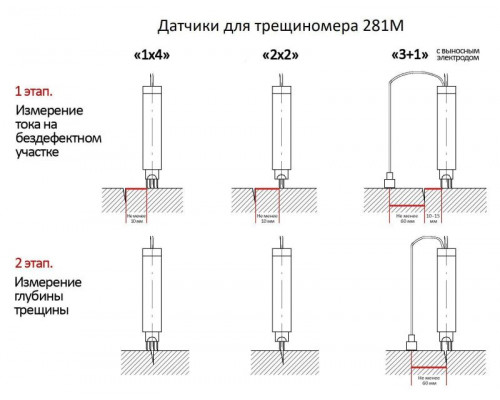

1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.
– Измерение датчиками «1х4» и «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
– Первый токовый электрод датчика «3+1» должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.
Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).
2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.
На экране прибора появится результат измерения глубины трещины в миллиметрах.
