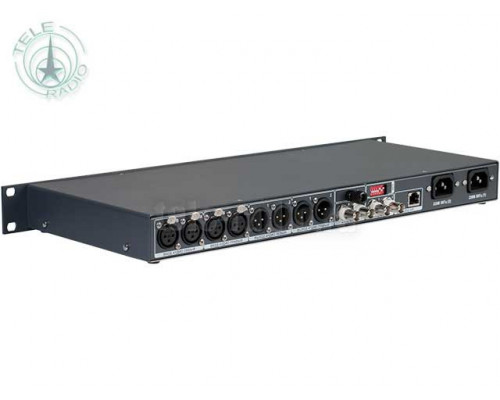

Les SW-1212VAS2

Коммутатор резерва Les SW-1212VAS2

Коммутатор SW-1212VAS2 (модель SW-2212VAS2 аналогична данной, но содержит два коммутатора) предназначен для анализа, диагностики и автоматической коммутации видео и звуковых сигналов телевизионного вещания. Коммутатор переключает два входных аналоговых видеосигнала в один выходной и два входных стерео симметричных звуковых сигнала в один выходной. Оба выходные сигнала разветвляются независимыми буферами на два выхода.

- Коммутатор принимает два полных композитных видеосигнала, анализирует параметры, и выдает один из входных сигналов на выход на приоритетной основе.

- Используются несколько алгоритмов анализа и перехода на резервный канал:

полное пропадание видео или звука

"заморозка"

занижение уровня видео или звука

- При возникновении любой выбранной аварийной ситуации, происходит переключение выходного коммутатора на резервный вход В. Возврат на основной вход А может происходить либо автоматически, при исчезновении аварийной ситуации, либо только после вмешательства оператора, нажатием на кнопку "А".

- Релейный обход в случае пропадания питания.

- Коммутация звуковых сигналов всегда осуществляется одновременно с коммутацией видеосигналов.

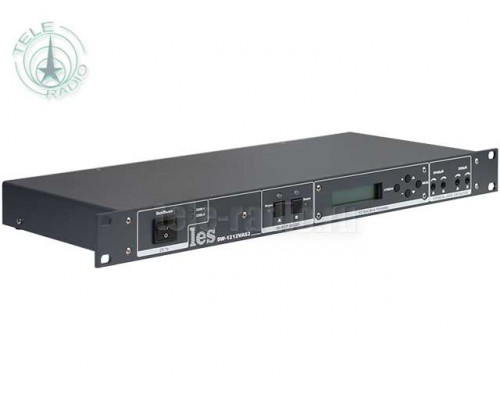

- Индикация на передней панели показывает наличие видеосигналов на каждом из входов и состояние коммутатора.

- Исполнение в виде 19-дюймового блока высотой 1U размером 44х483х200 мм, для установки на стол или в стойку по направляющим.

- Питание: 220 В., 2 линии - основная и резервная.
