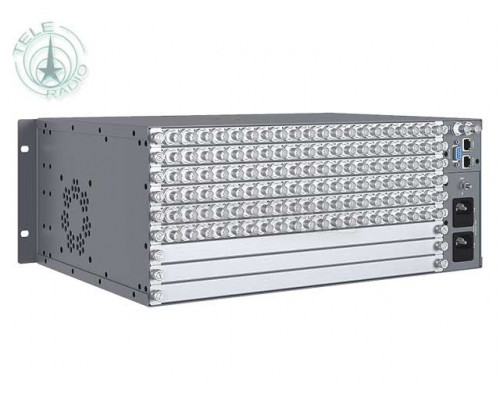

Коммутатор LES KV-6060HD
Коммутатор KV-6060HD предназначен для матричной коммутации 3G/HD/SD-SDI видеосигналов. Позволяет подключать любой из 60 выходов к любому из 60 входов, в том числе подключение всех выходов к одному и тому же входу, не нарушая при этом необходимого согласования входов и выходов. Управление коммутатором осуществляется по сети Ethernet (через web-интерфейс) и от внешних панелей управления, коммутатор не имеет собственных органов управления.
Коммутатор оснащен двумя входами REF - основной и резервный, поддерживаются сигналы Black Burst и HD Tri-Level. При подаче внешнего синхросигнала переключение входных видеосигналов будет происходить в момент кадрового гасящего импульса синхросигнала, как это описано в стандарте SMPTE RP 168.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Характеристики:
| Параметр | Значение |
|---|---|
| Количество входов | 60 |
| Количество выходов | 60 |
| Видео вход | |
| Стандарт видео сигналов | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| Входное сопротивление (Ом) | 75 ± 0.7 |
| Затухание рассогласованности по входу в полосе частот 5 - 1485 MHz, не более (dB) | 15 |
| Максимальная длина корректируемого кабеля типа Belden 8281 на потоке 1,5 Гбит/с, (м) | 150 |
| Тип разъёмов | BNC (IEC 61169-8 Annex A) |
| Видео выход | |
| Стандарт видео сигналов | как входной (reclocking) |
| Уровень сигнала (мВ р-р) | 800 |
| Выходное сопротивление (Ом) | 75 ± 0.7 |
| Затухание рассогласованности по выходу в полосе частот 5 - 1485 MHz, не более (dB) | 15 |
| Смещение по постоянному току (В) | 0 |
| Тип разъёмов | BNC (IEC 61169-8 Annex A) |
| Синхронизация | |
| Формат сигнала синхронизации | аналоговые Black Burst, Tri-level HD |
| Номинальная амплитуда синхроимпульса (В) | 0.3 ± 0.1 |
| Входное сопротивление (Ом) | 75 |
| Номер строки переключения | PAL - 6/319; HD - 7, в соответствии с RP-168-2009 |
| Количество входов | 2 |
| Тип разъёмов | BNC (IEC 61169-8 Annex A) |
| Управление | |
| Управление матрицей от панелей управления | по Ethernet |
| Конфигурирование матрицы | web-интерфейс (TCP/IP) |
| Ethernet разъём | RJ45 |
| Количество GPI входов | 2 |
| Тип разъёма GPI | DB-9АF |
| LTC Вход | |
| Стандарт сигнала | ГОСТ IEC 60461-20141 |
| Кадровая частота, (Гц) | 25 |
| Количество входов | 1 |
| Разъёмы | DB-9АF |
| Входное сопротивление, (кОм) | > 20 |
| Электропитание | |
| Напряжение питания (В/Гц) | 120-240/50-60 |
| Потребляемая мощность (Вт) | ≤ 100 |
| Количество блоков питания | 2, в горячем резерве, сменные |
| Тип разъёмов | IEC 60320 C14 |
| Физические параметры | |
| Габариты (Ш х В х Г), (мм) | 483 х 178 х 300 |
| Высота (rack unit) | 4U |
| Вес (кг) | 9,5 |
| Диапазон рабочих температур (°С) | +5,,,+40 |
| Влажность окружающей среды (%) | 10-90 (исключающая конденсацию) |
| Вентиляция | с помощью 2-х вентиляторов на боковых стенках |
