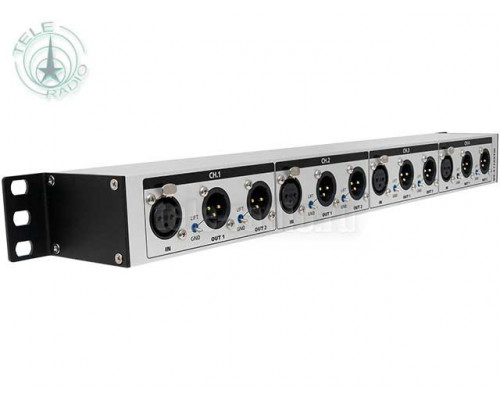

4 канальный трансформаторный распределитель (сплиттер) Les DS-412ASTM
Четырехканальный пассивный распределитель симметричных аналоговых звуковых сигналов с трансформаторной развязкой. Устройство позволяет распределить сигналы линейного уровня от одного источника к двум приемникам по 4 независимым каналам. Наличие дополнительного экрана позволяет работать с сигналами микрофонного уровня, а использование трансформаторов с сердечниками из Mu-пермалоя обеспечивают отличные частотные и амплитудные характеристики..
Трансформаторная развязка размыкает земляной контур и гальванически изолирует потребителей друг от друга и от источника, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, а также обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств.

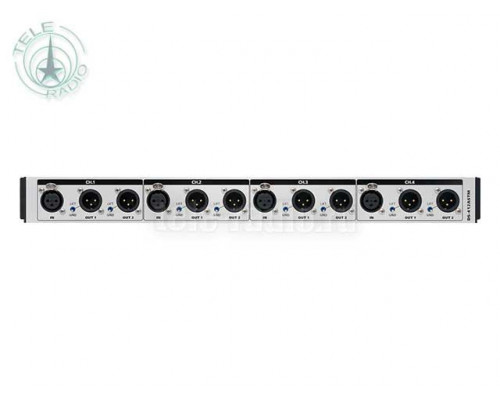

Каждый выход распределителя оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения.

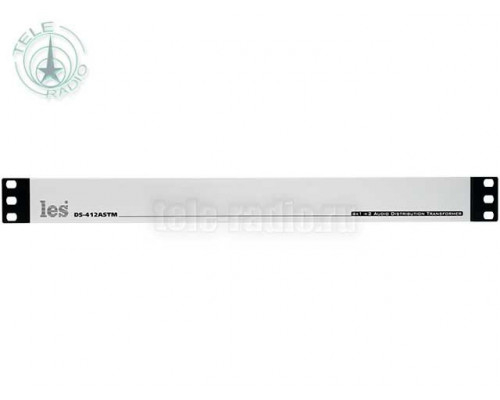

Распределитель выполнен в виде одного модуля высотой 1U с креплением в стойку 19". Прочный металлический корпус предохраняет прибор от механических повреждений.
| Параметр | Значение |
|---|---|
| Количество входов/выходов | 4 x 1/2 |
| Наличие дополнительного магнитного экрана | да |
| Габаритные размеры(Ш х В х Г), мм | 483 х 44 x 62 |
| Диапазон рабочих температур | -35..40 °C |
| Формат сигналов | аналоговые, симметричные |
| Тип входа | трансформаторный |
| Тип выходов | трансформаторные |
| Тип разъемов (по входу/по выходу) | XLR |
| Номинальное входное сопротивление приемника, Ом | 600 |
| Номинальное выходное сопротивление источника, Ом | 10 - 600 |
| Номинальный уровень входного сигнала | 0 dBu / 0.775 В |
| Максимально допустимый уровень входного сигнала | + 10 dBu / 2.451 В |
| Предельно допустимая разница потенциалов между входом и выходом, В | 600 АС / 1000 DC |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, дБ | 86 |
| Ширина полосы пропускания по уровню -3 дБ, не менее, Гц | 20 - 32000 |
| Номинальный коэффициент передачи (один нагруженный выход), при сопротивлении источника 10 Ом, дБ | - 2.5 |
| Номинальный коэффициент передачи(все выходы нагружены), при сопротивлении источника 10 Ом, дБ | - 3.2 |
| Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, дБ | +/- 0.2 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц, не хуже, % | 0.03 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 63 Гц, не хуже, % | 0.35 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 31.5 Гц, не хуже, % | 1 |
Технические характеристики
