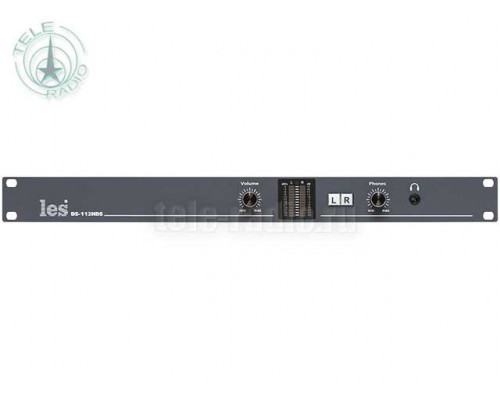

Устройство управления уровнем звука Les DS-112HDS

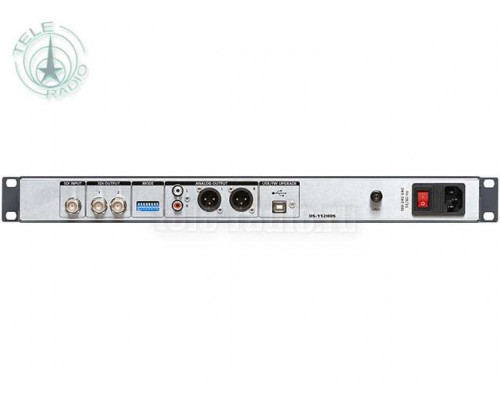

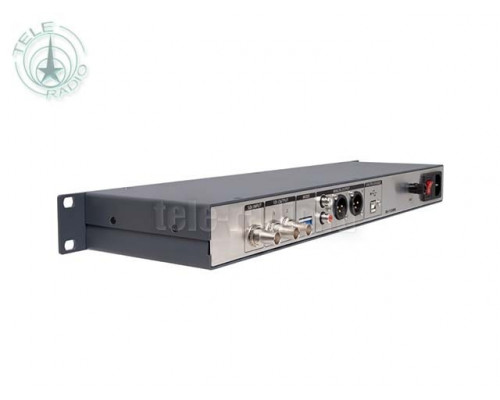

DS-112HDS - это де-эмбеддер 2-х каналов звука из 3G/HD/SD-SDI видеосигнала, используемый как контроллер референсных аудио мониторов. Необходимая для контроля пара сигналов выбирается на самом устройстве при помощи DIP-переключателя или удалённо через ПК . DS-112HDS позволяет контролировать оба выбранных сигнала или каждый по отдельности, а при необходимости можно оперативно отключить звук на всех выходах (mute). Устройство имеет два симметричных (XLR) и два не симметричных (RCA) выхода.
На встроенном светодиодном индикаторе отображаются входные уровни выбранной пары сигналов. Индикатор имеет раскладку шкалы от -33 до 0 dBFS с шагом 3 dBFS. Кроме этого, можно контролировать сфазированность или максимальное предельное пиковое значение выбранной пары сигналов. Дополнительно, через ПК, можно изменить усиление выходного сигнала и выставить время задержки от 0 до 170 мс.

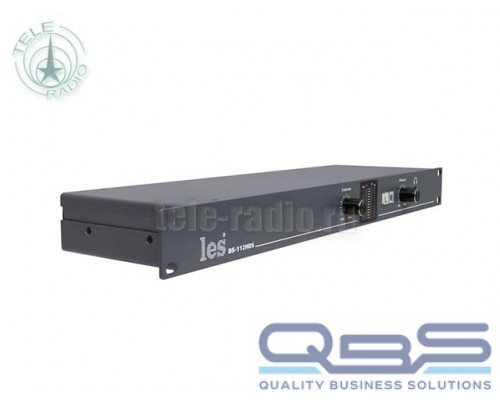

Устройство выполнено в виде модуля высотой 1U с креплением в стойку 19".
Характеристики:
| Количество входов видео | 1 |
| Количество выходов видео | 2 |
| Количество выходов аудио | 4 |
| Стандарт входного видеосигнала | 3G/HD/SD-SDI |
| Тип выходного аудиосигнала | аналоговый, симметричный / несимметричный |
Тракт видео
| Тип входов | c общей землей |
| Входное / выходное сопротивление | 75 Ом |
| Максимальная длина корректируемого кабеля типа Belden 8281 (1.5 Гбит/сек) | 150 м |
| Рассогласование по входу не хуже | -15 дБ |
| Скорость входного / выходного потока | 270 - 2970 Мбит/сек |
| Тип разъёмов | BNC |
Тракт звука
| Номинальный уровень выходного симметричного сигнала, соответствующий входному уровню -18 dBfs |
c общей землей |
| Диапазон регулировки коэффициента усиления по выходу | от -15 до +15 дБ |
| Диапазон регулировки громкости | от -60 до +6 дБ |
| Максимальный уровень выходного сигнала на симметричном выходе | +16 dBu (4,89 В) |
| Максимальный уровень выходного сигнала на несимметричном выходе | +6 dBu (1,55 В) |
| Суммарный коэффициент гармоник + шум | 0.02% |
| Уровень собственных шумов в рабочей полосе частот (20 Гц - 20 кГц), не более | -79 дБм |
| Тип разъёмов симметричного выхода | 3-pin XLR male |
| Тип разъёмов несимметричного выхода | RCA |
Электрические характеристики
| Напряжение питания | 100...240 В |
| Потребляемая мощность | <= 8 Вт |
| Количество блоков питания | 1 |
| Тип разъёма | IEC 60320 C14 |
Физические характеристики
| Диапазон рабочих температур | + 5 ... + 40 °С |
| Габаритные размеры (Ш х В х Г) | 483 х 44 х 123 мм |
| Вес | 2 кг |
