Les MD-11HDDT - Устройство ввода DTMF

Устройство (модем) - предназначено для формирования тональных DTMF-сигналов управления 6 символов в трактах телевизионных сигналов, использующих сигналы формата SD/HD SDI. Сформированные DTMF-посылки из нескольких символов вводятся микшированием в каналы звука, эмбеддированного в видеосигнал, проходящий через устройство. Модем может вводить сформированные DTMF-посылки в один любой звуковой пакет HD/SD-SDI сигнала. Для работы модема необходимо наличие хотя бы одного эмбеддированного звукового пакета во входном видеосигнале с хотя бы одним звуком. Исходный звук обрабатывается регулируемым селективным фильтром, ослабляющим частотную область в диапазоне 0.5-2 кГц на 30 дБ в течении периода врезки DTMF-пакета.

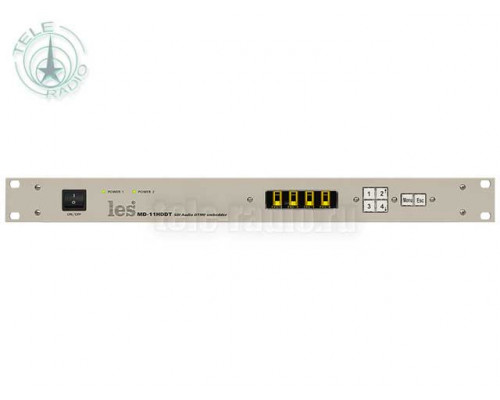

• Прибор может формировать до 4-х видов пакетов. Запуск вставки пакетов осуществляется - либо по сигналам GPI 1..4, либо по TCP/IP, либо кнопками с передней панели. Количество и содержание символов в каждом из 4-х пакетов программируется как с передней панели, так и через web-интерфейс. Момент формирования пакетов индицируется зеленой подсветкой соответствующей кнопки 1..4.
• На индикаторе прибора показываются уровни 4-х проходящих звуковых сигналов выбранного пакета.

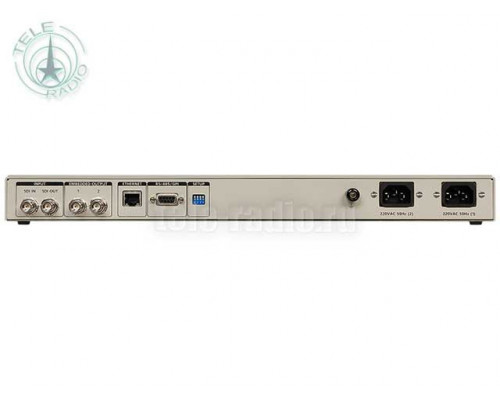

• Все настройки удобно выполнять по сети, через web-интерфейс, параметры доступа можно сбросить DIP-переключателем на задней панели.
• Выбираются: номер звукового пакета, номера звуков для ввода, уровень DTMF-посылок, длительности каждой посылки и паузы между ними, содержимое каждого из 4-х видов пакетов - от одного до шести символов.

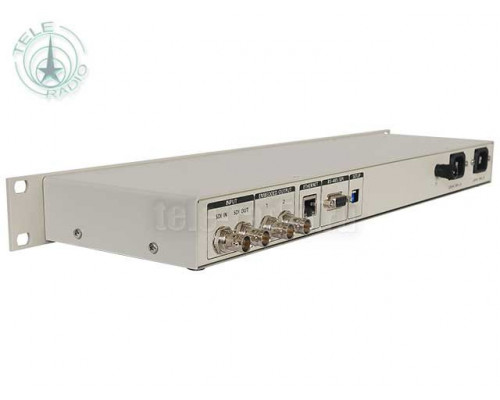

• Прибор принимает один входной сигнал HD/SD-SDI после кабеля длиной до 200 м (типовое значение), выдавая 3 выходных сигнала - 1 копию входного после коррекции кабеля и 2 копии выходного сигнала с введенными DTMF-посылками. Прибор не содержит релейного обходы, все выходные сигналы исчезают при пропадании питания.
• Питание осуществляется двумя независимыми блоками питания в горячем резерве от двух сетевых вводов напряжения 100-240В AC. Для нормальной работы прибора достаточно подачи сетевого напряжения на любой один вход. Управление модемом MD-11HDDT осуществляется как с помощью кнопок, расположенных на передней панели, так и по сети Ethernet или сигналами GPI – от четырех кнопок без фиксации.
